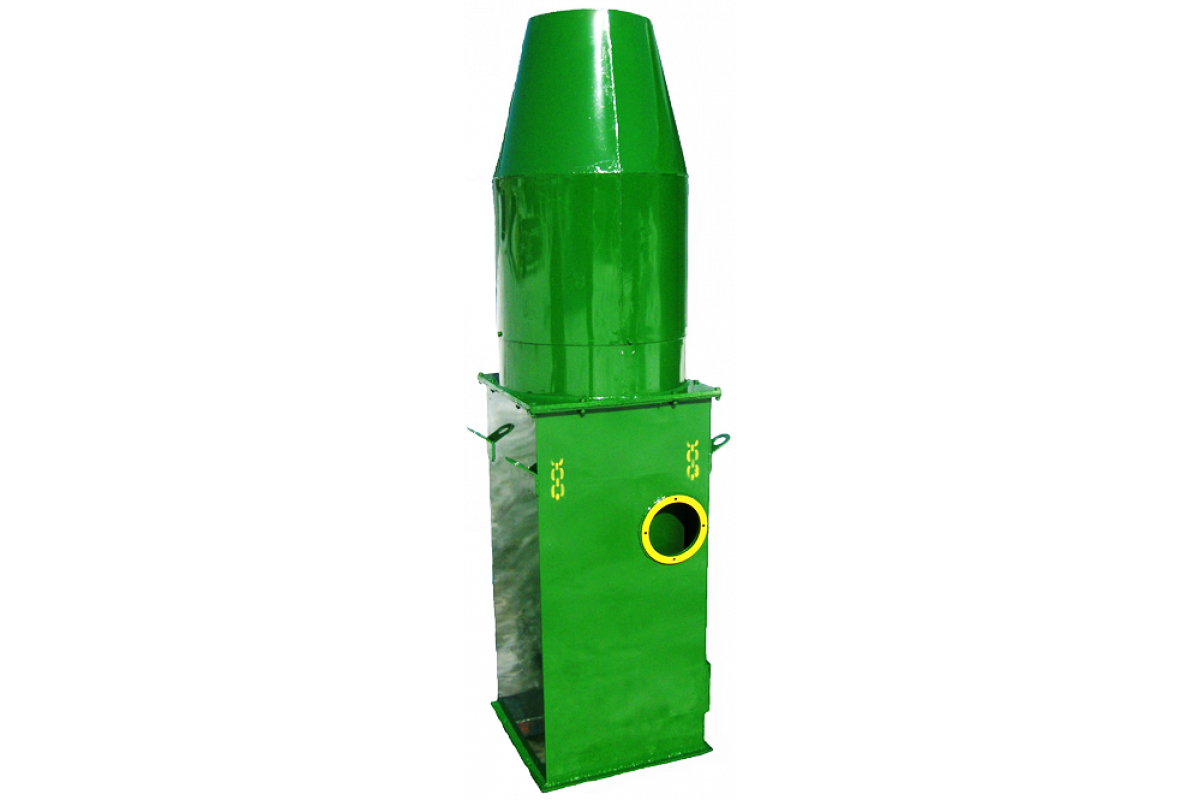

ОБЩИЕ СВЕДЕНИЯ Вентиляционный пылеулавливающий агрегат ПА 2-12 предназначен для улавливания пыли и мелкой стружки образующихся при обработке металлических изделий абразивным инструментом на заточных или шлифовальных станках. Пылеулавливающий агрегат ПА 2-12 осуществляет двухступенчатую очистку отсасываемого воздуха. Первая ступень очистки - сухой циклон, вторая - тканевый мешочный фильтр. Агрегат работает по рециркуляционной схеме. ТУ 3646-040-57375659-2010 СЕРТИФИКАТЫ СООТВЕТСТВИЯ |
 |
ОБЩЕЕ УСТРОЙСТВО
Агрегат пылеулавливающий состоит из следующих основных частей: корпус фильтра; центробежный вентилятор с глушителем шума; фильтро-вальная камера, включающая сухой циклон и тканевый мешочный фильтр; выдвижной ящик для сбора уловленной пыли.
Расположенный за вентилятором глушитель шума выполнен в виде двух концентричных цилиндров, между которыми расположены несколько колец из пенополиуретана с про-битыми в нём отверстиями для прохода воздуха.
Сухой циклон представляет собой пространство между внешней стенкой корпуса агрегата и фильтро-вальной камерой. В фильтровальной камере расположены фильтровальные мешки. Фильтровальные мешки выполняются из двух слоёв ткани. Они устроены таким образом, что исключается слипание внешнего и внутреннего слоёв ткани.
Пыль, осевшая на поверхности фильтровальных мешков, периодически стряхивается с помощью механизма встряхивания. Для отвода запылённого воздуха из укрытия следует применять круглые металлические воздуховоды или гибкие металлические рукава.
Воздуховоды прокладываются по кратчайшему пути, желательно без отводов.
В агрегате ПА 2-12 М пыль, осевшая на поверхности фильтрующих мешков, периодически стряхивается с помощью механизма автоматического встряхивания.
В агрегате ПА 2-12 Р пыль, осевшая на поверхности фильтрующих мешков, периодически стряхивается с помощью механизма ручного встряхивания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
НАИМЕНОВАНИЕ ПОКАЗАТЕЛЕЙ |
ЗНАЧЕНИЕ |
|
|
Производительность агрегата по чистому воздуху, м3/ч |
700 |
|
|
Площадь фильтрующей поверхности, м2 |
2,20 |
|
|
Диаметр входного отверстия, мм |
140 |
|
|
Диаметр колеса вентилятора, мм |
360 |
|
|
Электродвигатель |
Мощность, кВт |
1,5 |
|
Частота вращения, об/мин. |
2850 |
|
|
Габариты (длина, ширина, высота) |
480x480x1850 |
|
|
Масса, кг |
180 |
|
