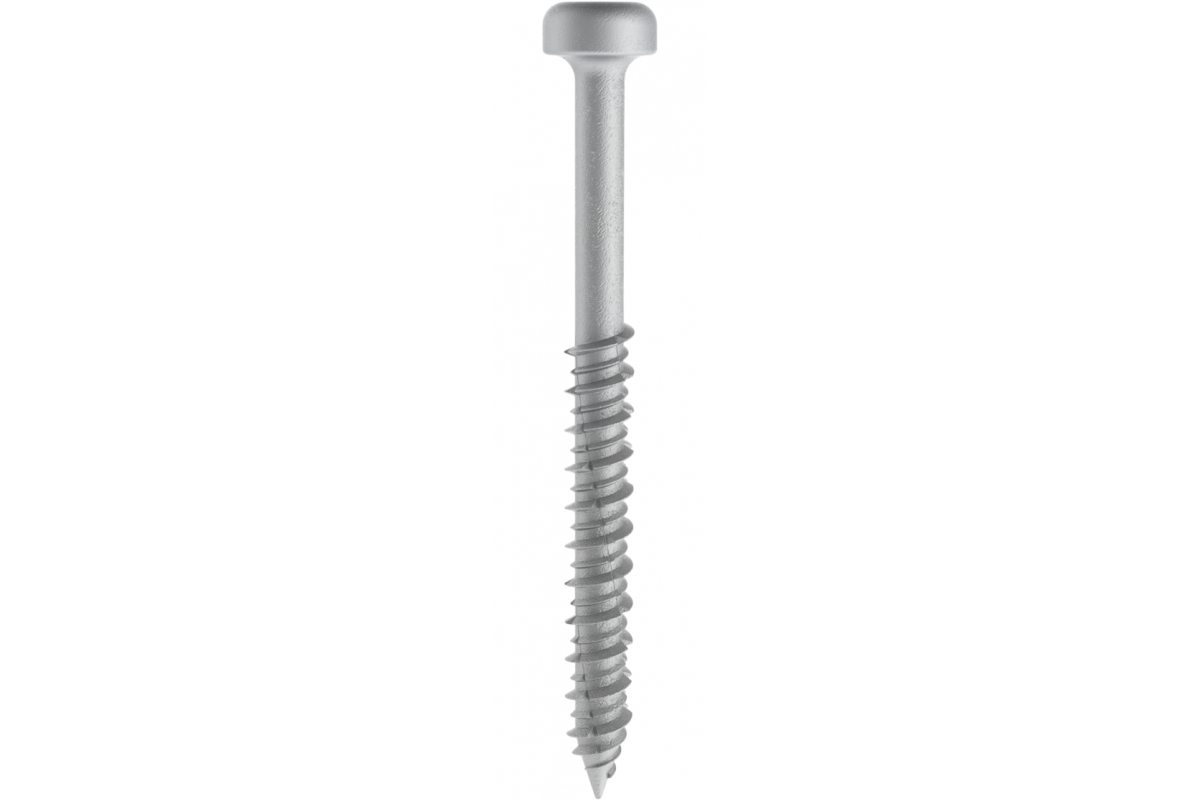

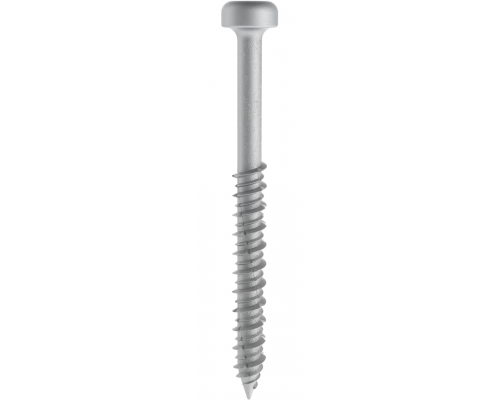

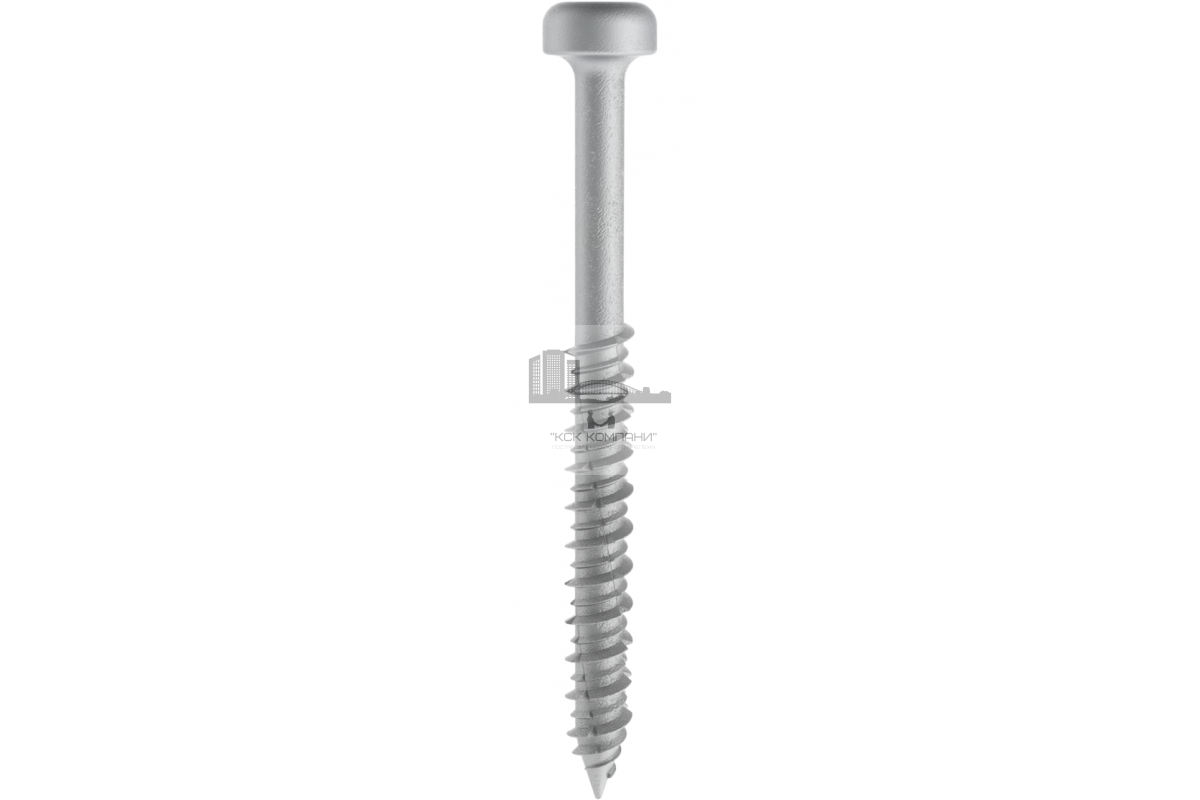

Самонарезающий винт по бетону для комплектации ПТЭ для механического крепления в стяжку, ребристые плиты перекрытия и бетон

Назначение:

Применяется для механической фиксации тепло- и гидроизоляционных материалов к несущему основанию кровли из бетона. Выбор типа изделия осуществляется по результатам испытаний.

Длина анкера, мм	Диаметр , мм
70	6,3
80	6,3
90	6,3
110	6,3

Типы основания

Бетон от Б15

Монтаж

• Зоны влияния ветра и расчет воздействий на единицу крепления устанавливают на основе расчета механического крепления теплоизоляционного и/или гидроизоляционного материала к основанию согласно PN-EN 1991-1-4:2008 или DAFA м2.01;
• При установке в бетонное основание, предварительное бурение отверстий производят с помощью инструмента мощностью не менее 650 Вт. Отклонение инструмента от оси сверления к поверхности основания кровли должно быть не более 2°. Оптимальный диаметр просверленного отверстия должен составлять от 5 до 5,5 мм;
• При креплении в бетонное основание глубина отверстия должна превышать глубину анкеровки не менее, чем на 15 мм. В этом случае сопутствующие отходы бурения (бетонная крошка) не мешают правильному монтажу;
• Момент затяжки соединения при монтаже EDS-C подбирается опытным путем для каждого типа крепежа на соответствующем основании кровли. Скорость вращения шуруповерта не должна превышать 600 об/мин. Глубина погружения краевой зоны опорной поверхности держателя в изолирующие слои не должна превышать 1,5 мм относительно исходного состояния тарельчатого держателя.

Преимущества EDS-C 6,3

1. Полусферическая голова самосверлящего, самонарезающего самореза увеличенного диаметра – 9,6 мм.
2. Повышеная глубина посадочного места под инструмент Torx 30.
3. Повышенный класс прочности (8.8)– поверхностная закалка, мягкое ядро крепежа.
4. Самостопорящая двухвитковая резьба – увеличение скорости монтажа.
5. Точное, быстрое сверление – экономит время установки.
6. Износостойкое антикоррозионное покрытие 15 циклов Кауштерних.
