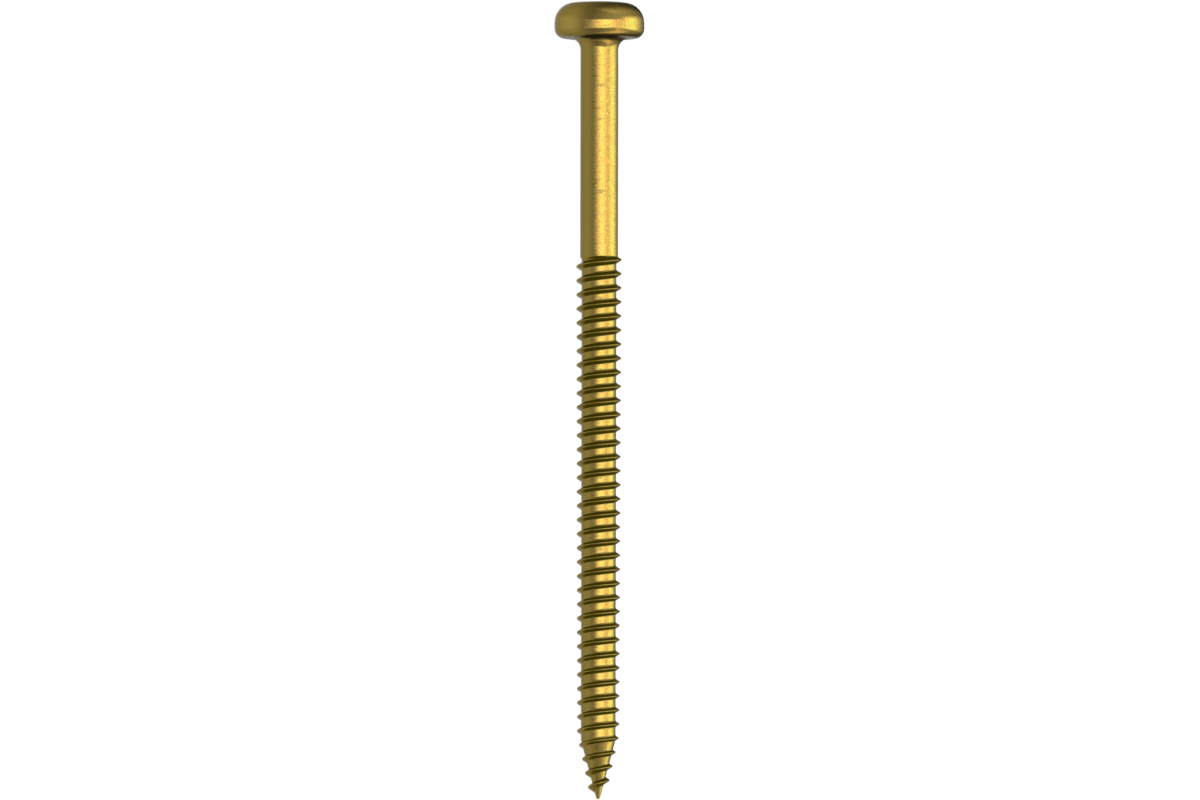

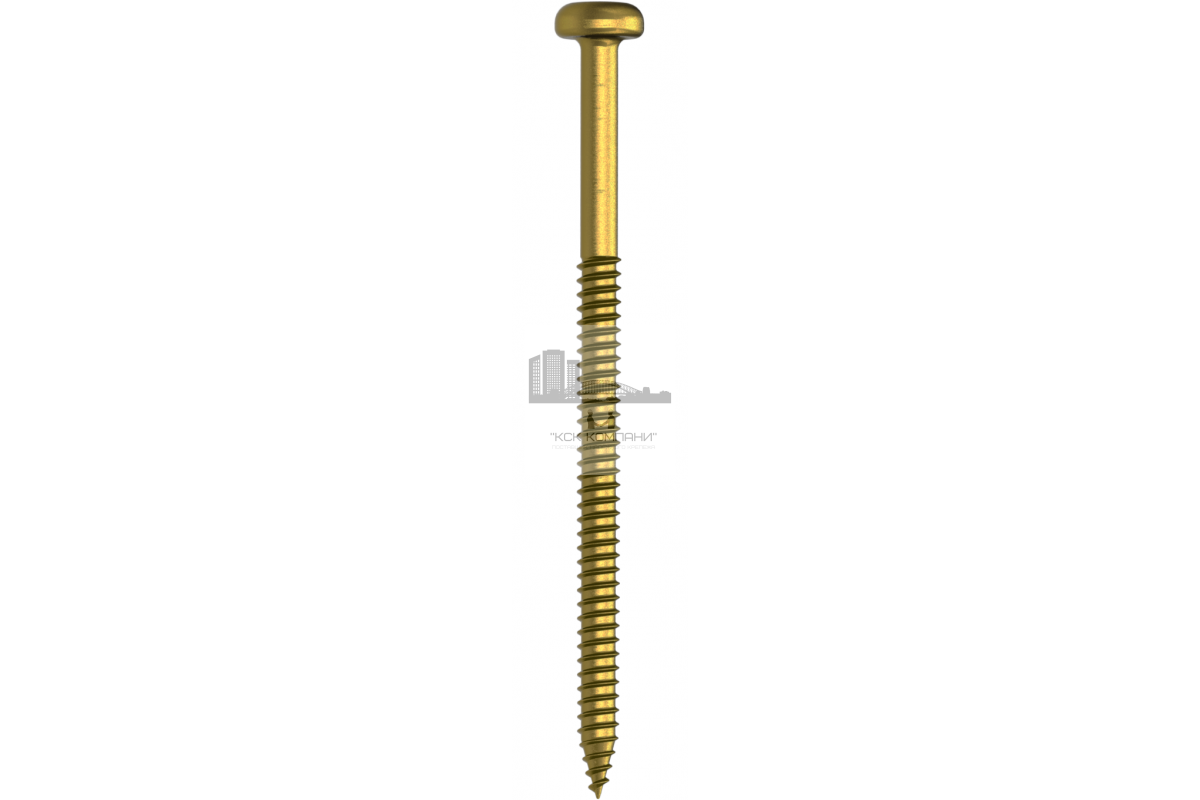

Самонарезающий винт

Назначение:

Предназначен для крепления теплоизоляционных плит к несущему основанию из дерева, древесностружечных плит и фанеры. Применяется с тарельчатым элементом Стена 3.

Материал:

Распорный элемент выполнен из углеродистой стали со стойким антикоррозионным покрытием.

Длина анкера, мм	Диаметр, мм		Мин. глубина анкеровки, мм		Макс. толщина прикрепляймого м-ла, мм
90	5,5		20		70
110	5,5		20		90
130	5,5		20		110
150	5,5		20		130
170	5,5		20		150
190	5,5		20		170
210	5,5		20		190
230	5,5		20		210
250	5,5		20		230
270	5,5		20		250
290	5,5		20		270

Температурный диапазон эксплуатации, °С	–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее	50 лет

Область применения

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 280 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения.

Закручиваемый распорный элемент WST обеспечивает крепление теплоизоляционных плит к несущему основанию из дерева, древесно-стружечных плит и фанеры.

Типы основания

Фанера

Дерево

Стружечная плита

Преимущества WST 5,5

1. Крепление теплоизоляционных материалов толщиной от 50 до 280мм.
2. Винтовой элемент выполнен из легированной стали со стойким антикоррозионным покрытием.
3. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
4. Выдерживает высокие нагрузки на срез за счет диаметра распорного элемента – 5,5мм.
5. Удобство монтажа и предотвращение биения и срыва обеспечивается высадкой под Torx 30.
6. Отличные характеристики на вырыв благодаря конструкции резьбы 1,90кН.
7. Универсальная система – фиксация к основаниям из дерева.
