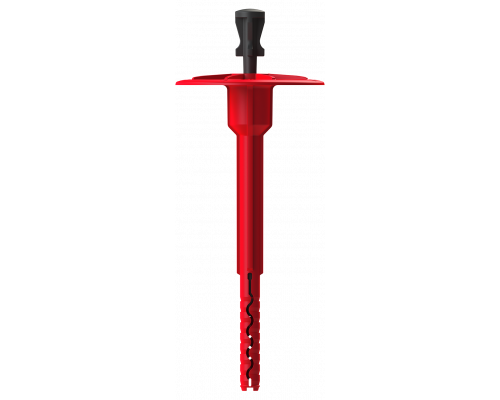

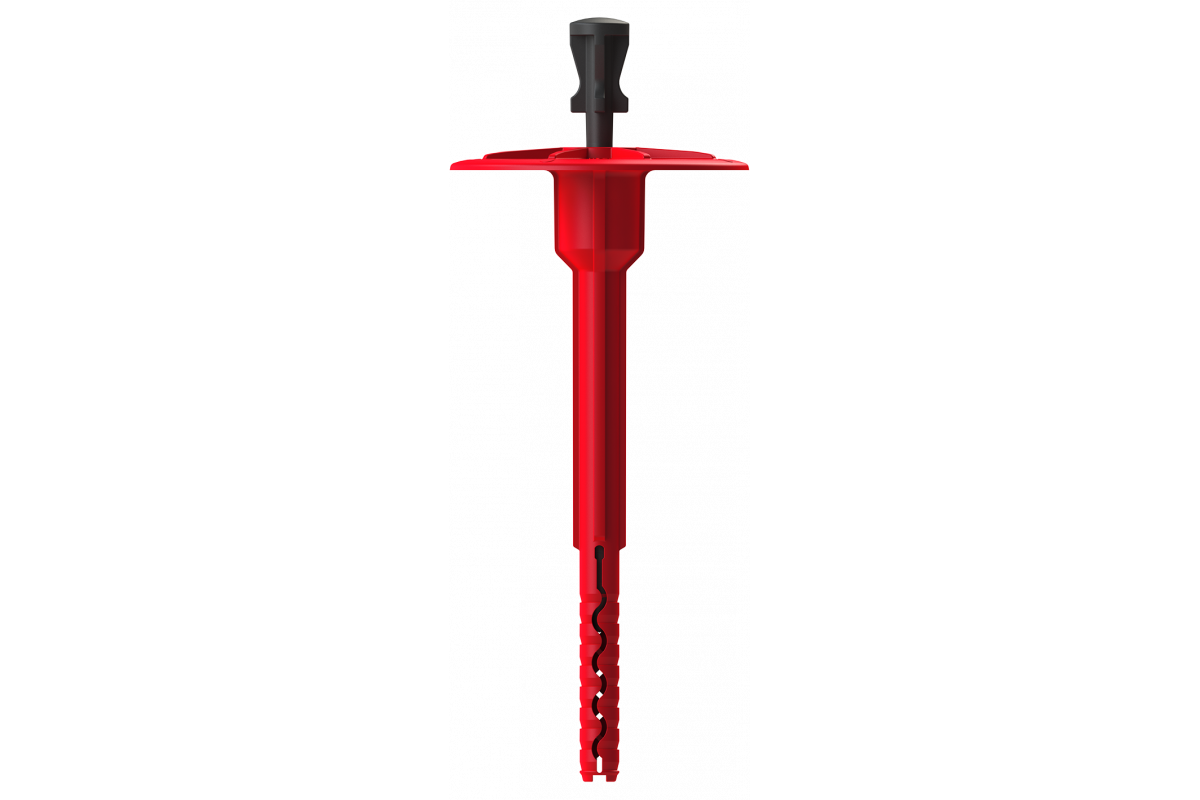

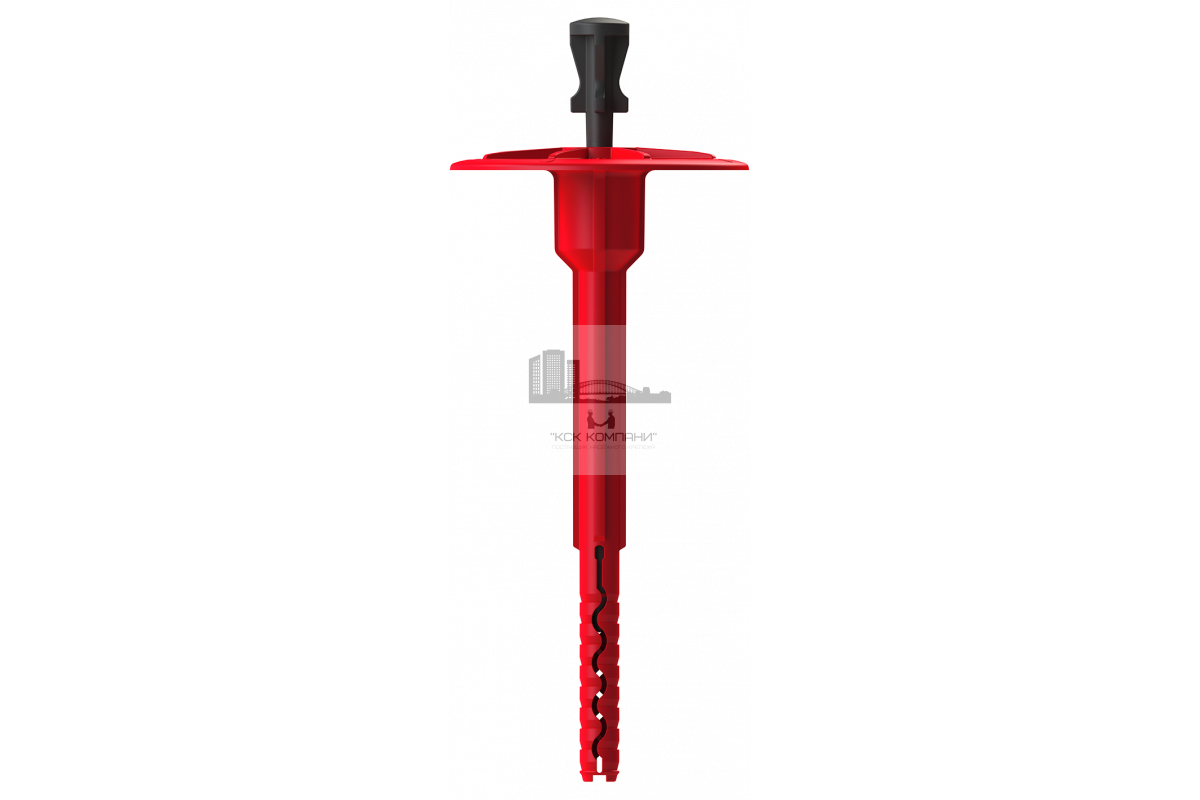

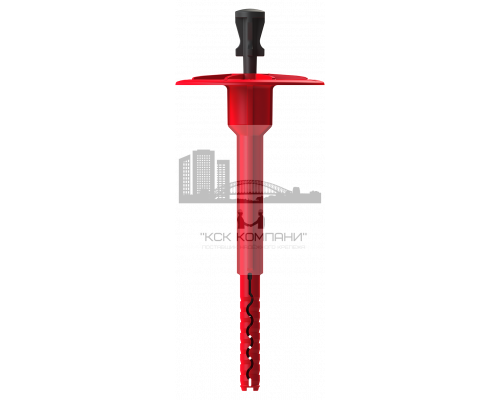

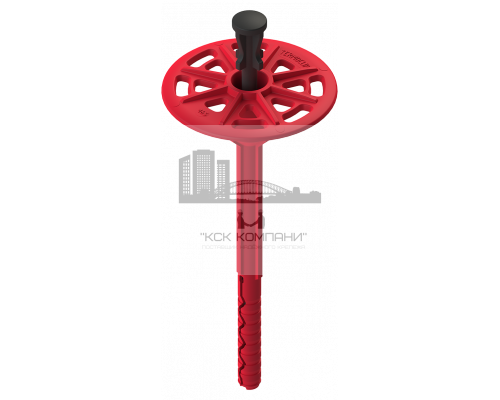

Полимерный тарельчатый дюбеляель с рёбрами ограничения глубины и забивным полиамидным распорным элементом

Назначение:

Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления с воздушным зазором. Наилучшим образом подходит для крепления теплоизоляционных плит малой плотности. Специальные ребра дают возможность ограничения глубины монтажа, предотвращают деформацию теплоизоляционных плит, что приводит к сохранению теплотехнической однородности по плоскости стены.

Материал:

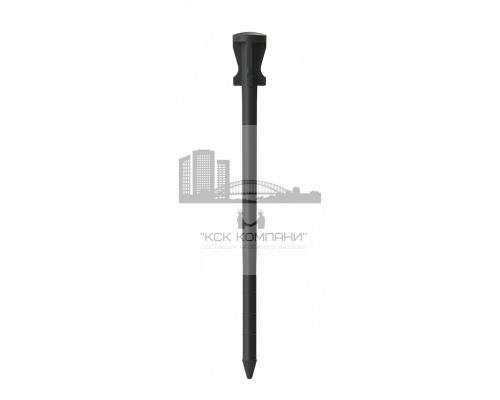

Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент PH выполнен из ударопрочного стеклонаполненного полиамида.

Длина анкера, мм	Диаметр отв., мм	Глубина анкеровки, мм	Толщина прикр. м-ла*, мм	Диаметр тарельчатого элемента, мм
95	8	45	50	60
115	8	45	70	60
125	8	45	80	60
135	8	45	90	60
145	8	45	100	60
165	8	45	120	60
175	8	45	130	60
195	8	45	150	60
215	8	45	170	60
225	8	45	180	60

Усилие вырыва анкера из бетона, кН	1.2
Усилие вырыва анкера из кирпича, кН	1.2
Температурный диапазон эксплуатации, °С	–50 ... +80°С
Удельные теплопотери через дюбель, Вт/°С	0 (не выявлены)
Температурный диапазон эксплуатации, °С	–50 ... +80°С

Область применения

Фасады НФС (Навесные Фасадные Системы).

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 180 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:

• тяжелый и легкий бетон, и изделия из него;
• полнотелый керамический и силикатный кирпич;

Типы основания

Бетон от Б15

Полнотелый кирпич

Категории использования	Процесс сверления
Бетон	Ударное бурение
Полнотелый кирпич	Ударное бурение

Монтаж

При монтаже соблюдать правила подбора длины крепежа, так как анкерная зона дюбеля 45 мм. Пример: при толщине утеплителя 120 мм, длина дюбеля составляет – 165 мм.

Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.

Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Преимущества Стена 2PH

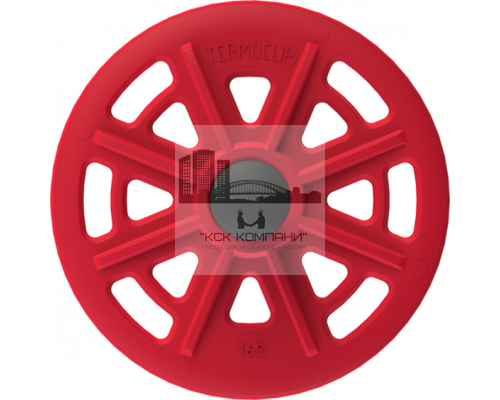

1. Ребра ограничения глубины монтажа дают возможность гарантированной глубины установки, предотвращают деформацию теплоизоляционных плит, что приводит к сохранению теплотехнической однородности по плоскости стены.
2. Наилучшим образом подходит для крепления теплоизоляционных плит пониженной плотности, сохраняя геометрию верхнего слоя утеплителя.
3. Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
4. Конструктивные особенности рандоли позволяют выдерживать повышенную нагрузку на отрыв до 3кН.
5. Наличие полостей с обратной стороны тарельчатого держателя повышают адгезию со штукатурным слоем (ETAG-004).
6. Теплопотери через дюбель X_p= 0 Вт/К.
7. Распорный элемент из стеклонаполненного полиамида с ударопрочной головкой обеспечит надежный и удобный монтаж.
8. Отсутствие коррозии и удельных потерь тепла в течении всего срока эксплуатации механического крепления фасадной системы.
9. Расчетный срок службы дюбеля согласно требованиям ETAG-004 не менее 25 лет.
10. Крепление теплоизоляционных материалов толщиной от 50 до 180 мм.
11. Все крепления предварительно собраны.
