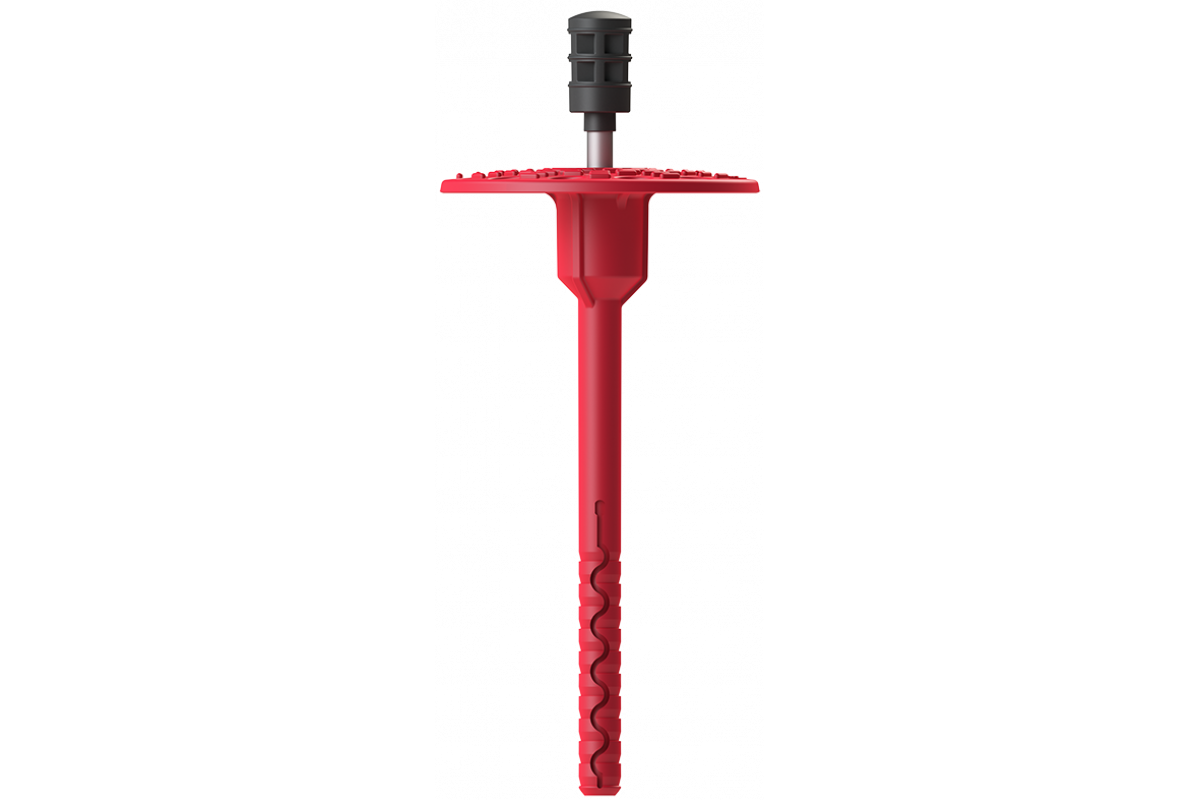

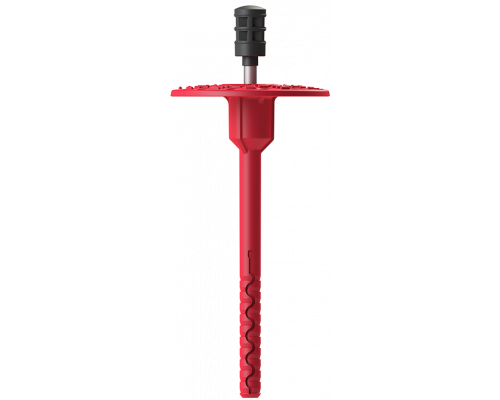

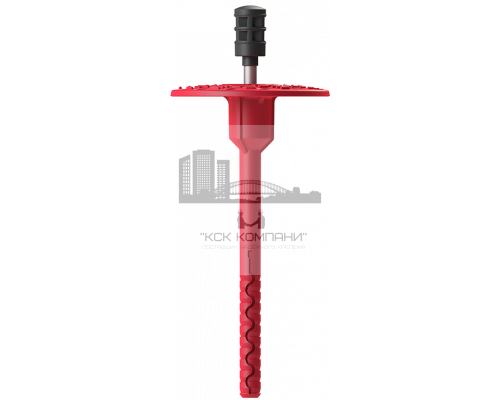

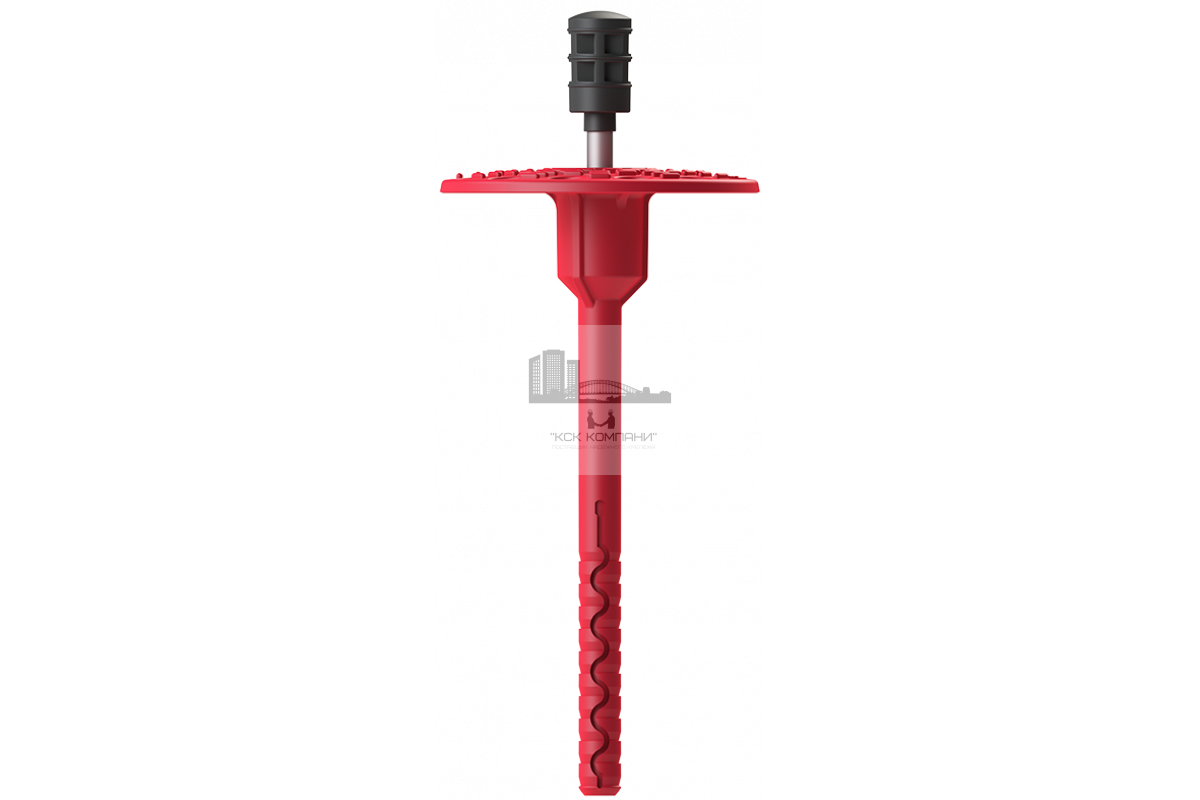

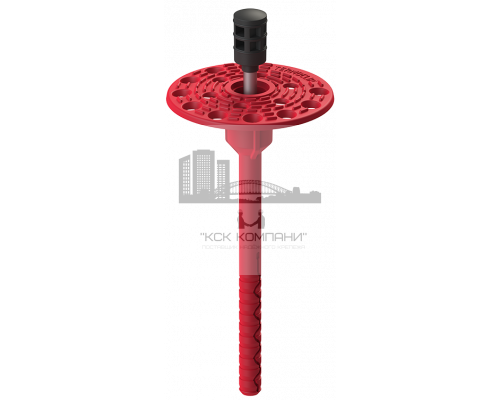

Полимерный тарельчатый дюбеляель и забивной распорный элемент с высокоэффективной термоизоляционной головкой

Назначение:

Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.

Материал:

Тарельчатый дюбель выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищён теплоизоляционной головкой из ударопрочного стеклонаполненного полиамида.

Длина анкера, мм	Диаметр отв., мм	Глубина анкеровки, мм	Толщина прикр. м-ла*, мм	Диаметр тарельчатого элемента, мм
100	8	35-50	50-65	60
120	8	35-50	70-85	60
140	8	35-50	90-105	60
160	8	35-50	110-125	60
180	8	35-50	130-145	60
200	8	35-50	150-165	60
220	8	35-50	170-185	60
240	8	35-50	190-205	60
260	8	35-50	210-225	60
280	8	35-50	230-245	60
300	8	35-50	250-265	60

Усилие вырыва анкера из бетона, кН	2.6
Усилие вырыва анкера из кирпича, кН	2.4
Усилие тарельчатого держателя на отрыв, кН	3

Область применения

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 265 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:

• тяжелый и легкий бетон, и изделия из него;
• полнотелый керамический и силикатный кирпич.

Типы основания

Бетон от Б15

Полнотелый кирпич

Категории использования	Процесс сверления
Бетон	Ударное бурение
Полнотелый кирпич	Ударное бурение

Монтаж

При монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.

Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.

Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Преимущества Стена 1MH

1. Тарельчатый дюбель TERMOCLIP Стена 1MH выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
2. Конструктивные особенности рандоли позволяют выдерживать повышенную нагрузку на отрыв до 3 кН.

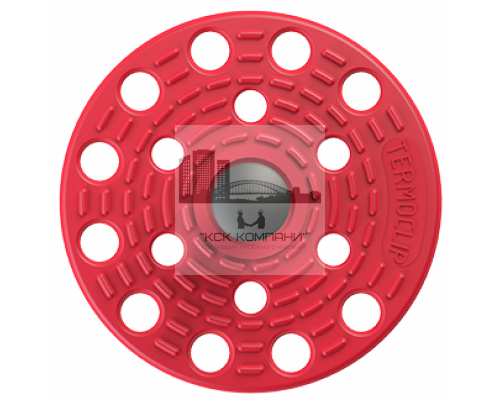

3. Наличие полостей с обратной стороны тарельчатого держателя повышают адгезию со штукатурным слоем (ETAG-004).
4. Термоизолирующая головка распорного элемента выполнена из стеклонаполненного полиамида высотой 15мм.
5. Теплопотери через дюбель Х_p 0,001 – 0,002 Вт/К.
6. Герметичное соединение тарельчатого дюбеля с термоизолирующей головкой распорного элемента препятствует проникновению влаги, что позволяет использовать дюбели в среднеагрессивных средах.
7. Распорный элемент MH выполнен из легированной стали со стойким антикоррозионным покрытием и защищён термоизоляционной головкой из ударопрочного полиамида.
8. Выдерживает высокие нагрузки на срез за счет диаметра стержня распорного элемента – 4,9мм.
9. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
10. Крепление теплоизоляционных материалов толщиной от 50 до 250мм.
11. Все крепления предварительно собраны.
