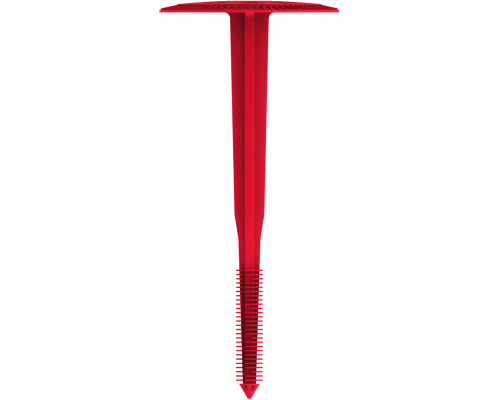

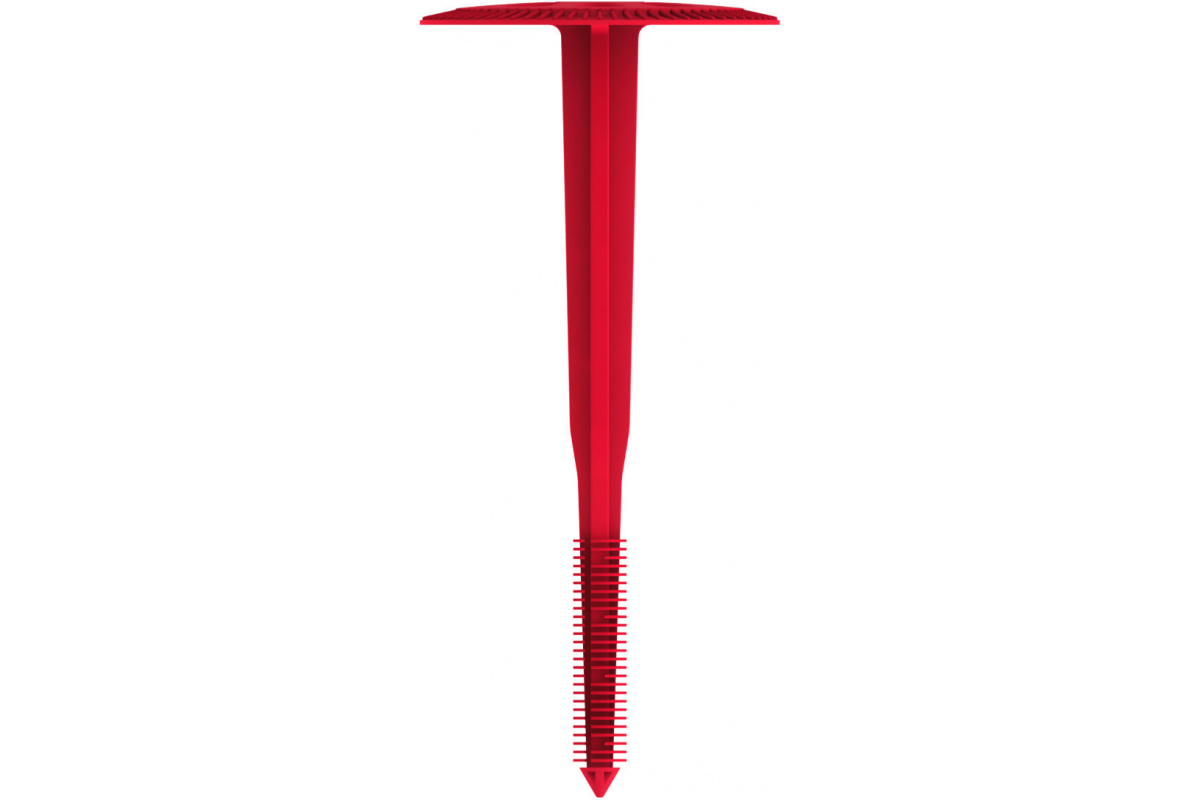

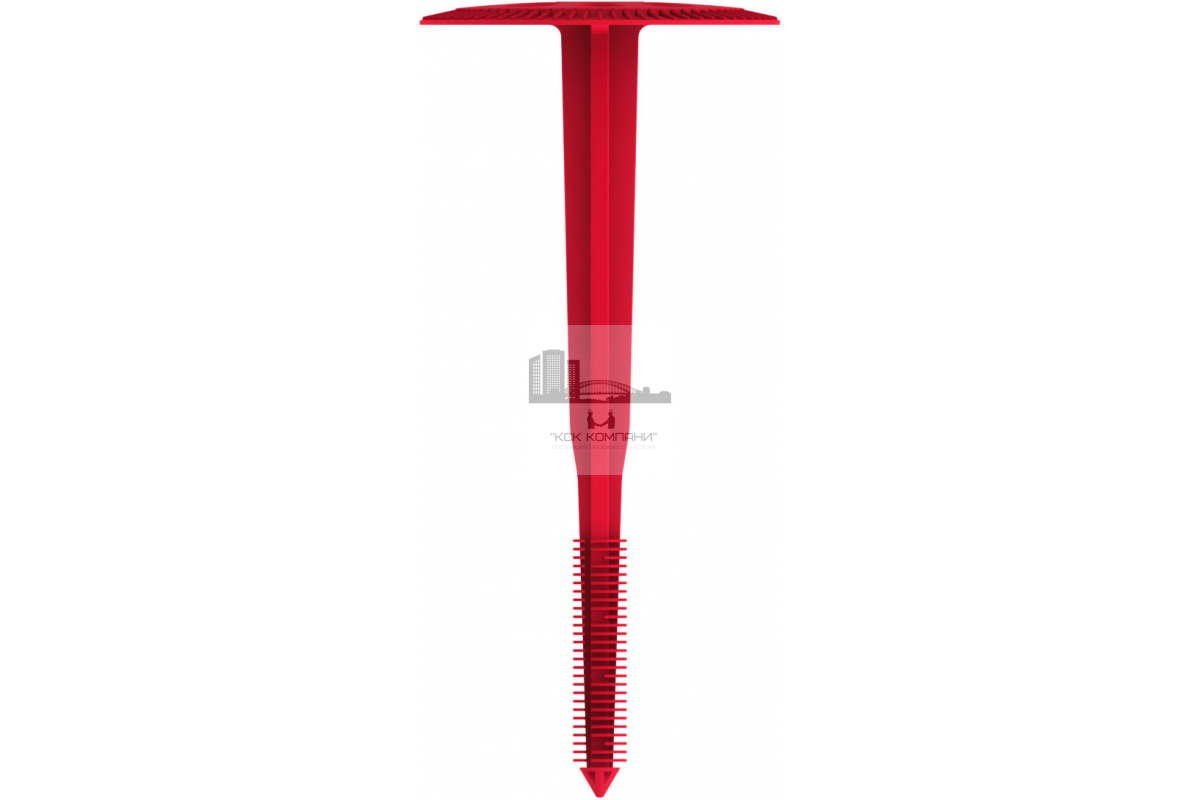

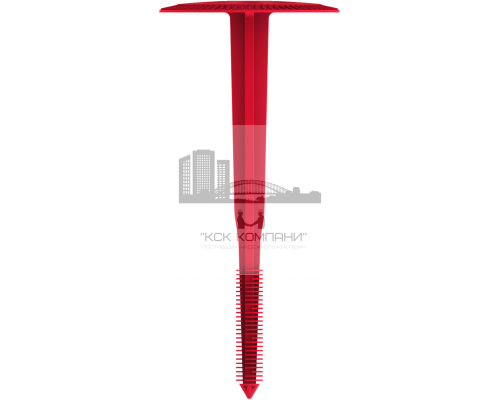

Полимерный тарельчатый дюбеляель без распорного элемента

Назначение:

Предназначен для крепления теплоизоляционных плит к несущему основанию из бетона и полнотелого кирпича.

Материал:

Тарельчатый дюбель Стена 5 выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.

Длина анкера, мм	Диаметр отв., мм	Мин. глубина анкеровки, мм	Толщина прикр. м-ла, мм	Диаметр тарельчатого элемента, мм
70	8	40	20-30	60
90	8	40	40-50	60
110	8	40	60-70	60
130	8	40	80-90	60
150	8	40	100-110	60
180	8	40	130-140	60
210	8	40	160-170	60
230	8	40	180-190	60

Усилие вырыва анкера из бетона, кН	1.1
Усилие вырыва анкера из кирпича, кН	1.1
Усилие тарельчатого держателя на отрыв, кН	2.4
Температурный диапазон эксплуатации, °С	–50 ... +80°С

Область применения

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) до 12 метров, балконы и лоджии СФТК без ограничения этажности, фундаменты и цоколи зданий.

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 190 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:

• тяжелый и легкий бетон, и изделия из него;
• полнотелый керамический и силикатный кирпич.

Типы основания

Бетон от Б15

Полнотелый кирпич

Монтаж

При монтаже соблюдать правила подбора длины крепежа, так, как максимальная зона анкеровки 50 мм.

Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.

Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

Преимущества Cтена 5

1. Тарельчатый дюбель TERMOCLIP Стена 5 выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
2. Отсутствие распорного элемента позволяет производить установку за одну операцию.
3. Теплопотери через дюбель Xp=0 Вт/К

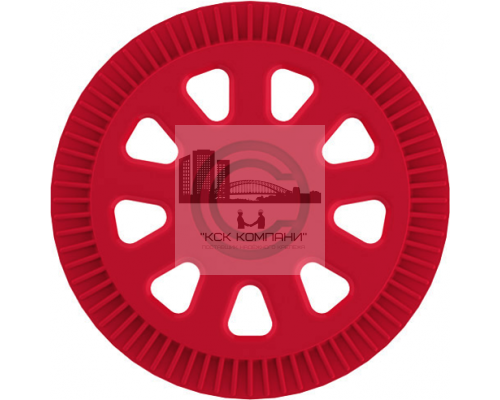

4. Увеличенная перфорация тарельчатого держателя повышает адгезию со штукатурным слоем (ETAG-004).
5. За счет уникальной распорной зоны усилие вырыва анкера из несущего основания составляет от 0,6 до 1,1 кН в зависимости от типа основания.
6. Наилучшим образом подходит для крепления нижнего слоя теплоизоляции.
7. Крепление теплоизоляционных материалов толщиной от 50 до 180мм.
