Основное назначение системы: - крепление монтажных профилей к различным конструкциям; - соединение их между собой; - удлинение профилей.


Соединительные и крепежные пластины представляют собой набор деталей, позволяющих собирать простые и сложные конструкции на основе СТРАТ-профиля без проведения сварки деталей.

Главные плюсы системы:

  • отсутствие необходимости сварочных работ и соответствующего оборудования;
  • высокая скорость сборки;
  • большое количество предлагаемых вариантов крепления;
  • огромный ассортимент элементов для любого сочетания соединяемых деталей.

Такие сборные конструкции рассчитаны также и на высокие нагрузки.

Для монтажа кроме самих соединительных и крепежных пластин необходимы метизы и канальные гайки. Все необходимые элементы крепежа вы также можете приобрести в компании "Ваш профиль".

Технические характеристики деталей:

  • толщина 4 мм;
  • диаметр отверстий по умолчанию 14 мм под болты М10 и М12;
  • защита поверхности методом электротехнического цинкования или погружением в "горячий цинк".
пластина квадратная пластина квадратная схема соединения

MSF 501



Одинарная пластина

пластина на 2 отверстия пластина на 2 отверстия схема соединения

MSF 502



Пластина на 2 отверстия

пластина на 3 отверстия пластина на 3 отверстия схема соединения

MSF 503



Пластина на 3 отверстия

пластина на 4 отверстия пластина на 4 отверстия схема соединения

MSF 504



Пластина на 4 отверстия

пластина на 5 отверстий пластина на 5 отверстий схема соединения

MSF 505



Пластина на 5 отверстий

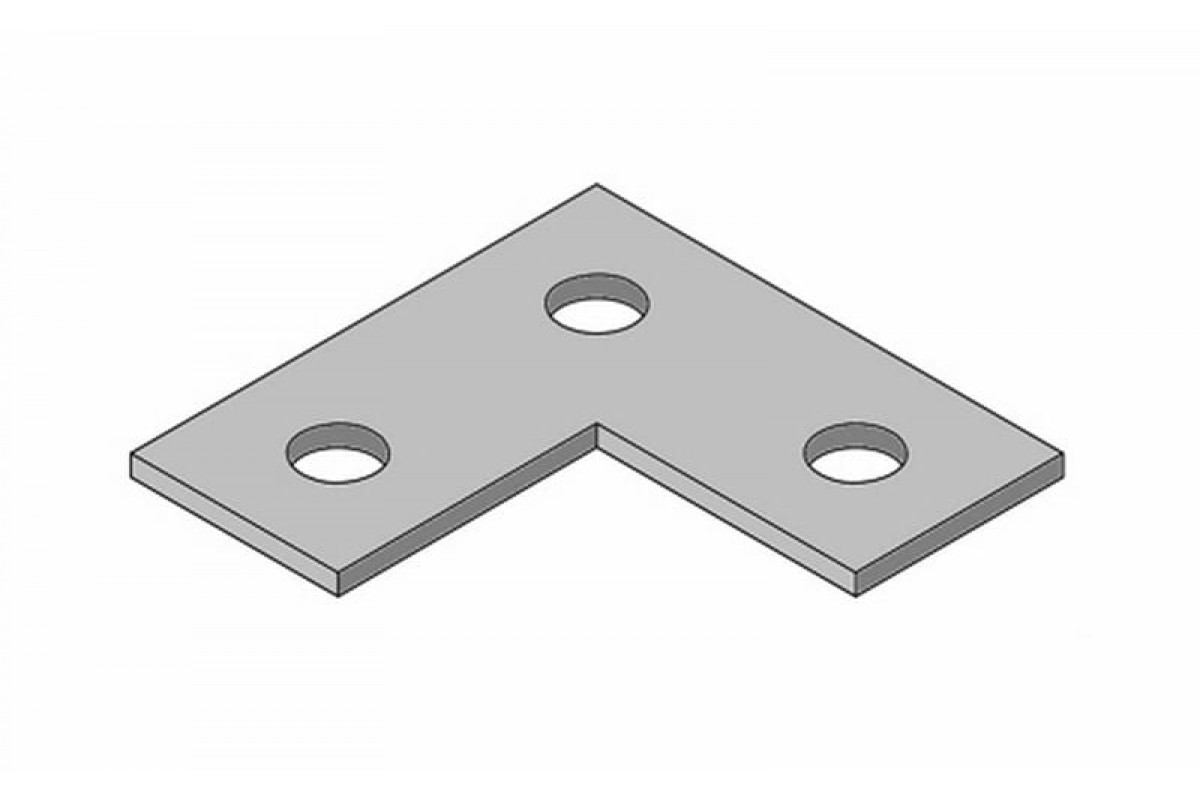

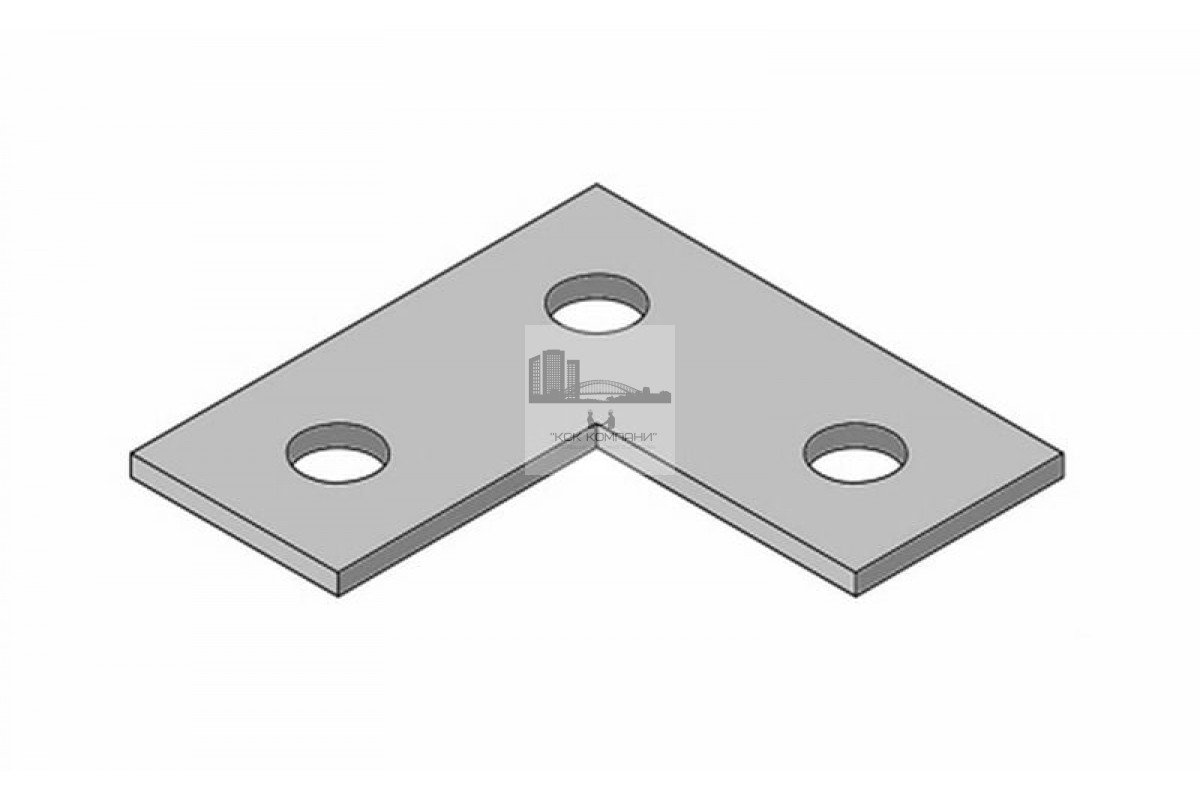

пластина плоская угловая на 3 отверстия пластина плоская угловая на 3 отверстия схема соединения

MSF 506



Пластина угловая плоская

пластина плоская т-образная пластина плоская т-образная схема соединения

MSF 507



Пластина плоская т-образная

Пластина угловая 90° на 2 отверстия Пластина угловая 90° на 2 отверстия схема соединения

MSA 600



Пластина угловая 90° на 2 отверстия

Пластина угловая 90° на 2 отверстия Пластина угловая 90° на 2 отверстия схема соединения

MSA 601



Пластина угловая 90° на 2 отверстия

Пластина угловая 90° на 3 отверстия Пластина угловая 90° на 3 отверстия схема соединения

MSA 602



Пластина угловая 90° на 3 отверстия

Пластина угловая 90° на 3 отверстия Пластина угловая 90° на 3 отверстия схема соединения

MSA 603



Пластина угловая 90° на 3 отверстия

Пластина угловая 90° на 3 отверстия Пластина угловая 90° на 3 отверстия схема соединения

MSA 604



Пластина угловая 90° на 3 отверстия

Пластина угловая 90° на 4 отверстия Пластина угловая 90° на 4 отверстия схема соединения

MSA 605



Пластина угловая 90° на 4 отверстия

Пластина угловая 90° на 4 отверстия Пластина угловая 90° на 4 отверстия схема соединения

MSA 606



Пластина угловая 90° на 4 отверстия
