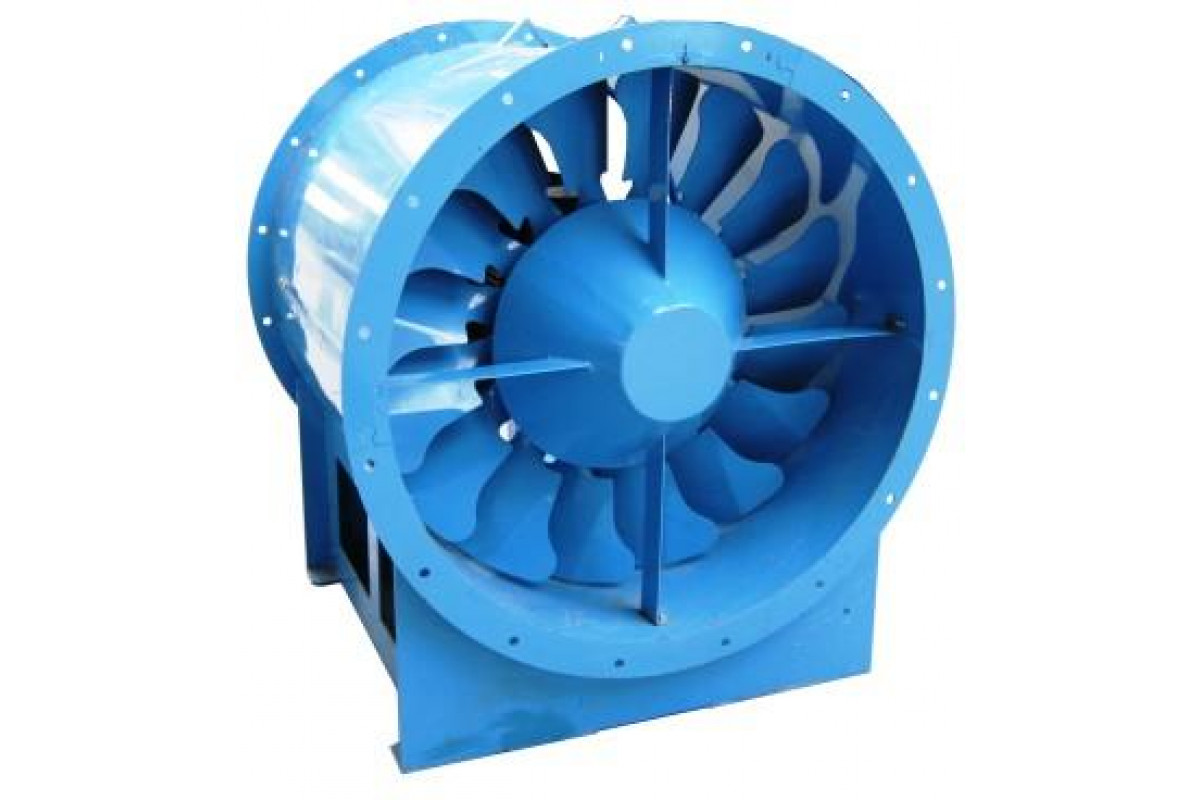

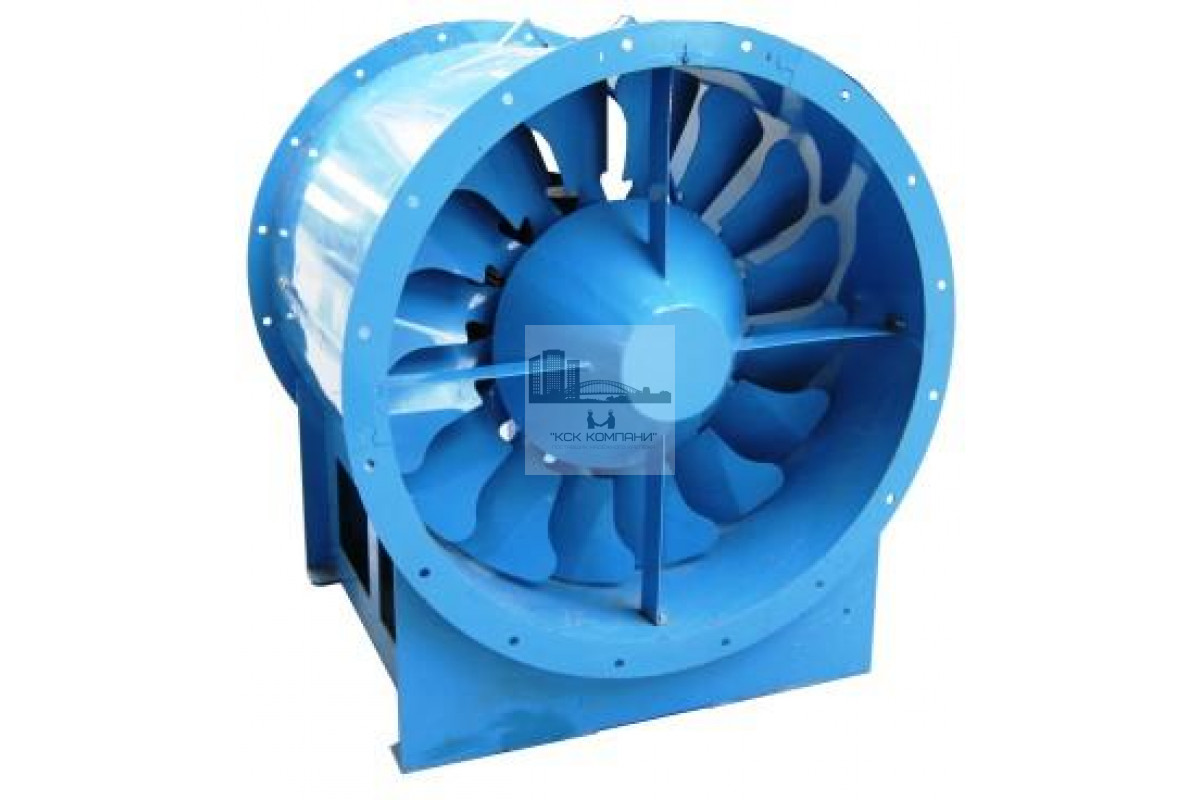

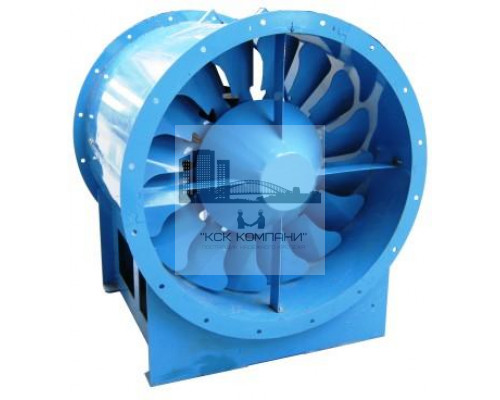

ОСЕВЫЕ ВЕНТИЛЯТОРЫ типа ВО 30-160

ОБЩИЕ СВЕДЕНИЯ Вентиляторы для систем противодымной вентиляции устанавливаются в специальных приточных системах дымоудаления для создания избыточного давления в лестничные клетки, тамбуры-шлюзы и шахты лифтов зданий, чтобы предотвратить проникновение дыма в эти помещения и создать возможность проведения работ по борьбе с пожаром и по спасению людей и оборудования. Вентиляторы изготавливаются пяти типоразмеров: ВО 30-160 №6,3; 7,1; 8; 9; 10; 11,2; 12,5. КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ общего назначения из углеродистой стали. СЕРТИФИКАТЫ СООТВЕТСТВИЯ № РОСС RU.МГ01.В03479 ТУ 4861-039-57375659-2010

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У) климата и тропического (Т) климата 2-ой категории размещения по ГОСТ 15150-69. Условия эксплуатации: температура окружающей среды от 40°С до +45°С (от -10°С до +45°С для тропического исполнения); перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100 мг/м3; среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/сек.

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

№	В, мм	В1, мм	D, мм	D1, мм	d, мм	d1, мм	h, мм	Hmax, мм	L1, мм	L2, мм	Lmax, мм	n, шт
6,3	492	442	630	660	12	14	360	746	590	560	620	16
7,1	560	510	710	740	12	16	408	834	65	630	700	16
8,0	760	610	800	830	12	16	560	1050	970	930	1010	16
9,0	850	650	900	940	12	16	650	1170	1160	1120	1200	16
10,0	946	900	1000	1140	12	16	595	1155	1020	965	1069	16
11,2	930	730	1120	1155	12	16	790	1415	1370	1330	1410	16
12,5	990	790	1250	1295	12	16	790	1510	1370	1330	1410	16



ПАРАМЕТРЫ

№	Номер кривой	Угол установки лопаток, градус	Типоразмер двигателя	Мощность устано-вочная Ny, кВт	Частота вращения вала N, об/мин	Производи-тельность Q, м3/час *	Давление полное Pv, Па *	Масса с двигателем (ИСП-1), кг	Масса с двигателем (ИСП-2), кг
6,3	1	18º		1,1	1420	5000-8300	430-54	88	97
6,3	2	26º		2,2	1390	6900-10800	505-215	98	107
6,3	3	38º		2,2	1390	8000-13800	550-345	91	100
6,3	4	46º		3,0	1395	9500-16200	580-465	108	117
7,1	1	18º		2,2	1390	7000-11600	525-75	130	148
7,1	2	26º		3,0	1395	9800-15700	645-274	117	135
7,1	3	38º		5,5	1450	11800-20800	760-475	153	163
7,1	4	46º		7,5	1455	14200-24300	800-640	165	183
8,0	1	18º		4,0	1435	10400-17200	720-100	193	224
8,0	2	26º		5,5	1450	14700-23200	880-375	196	214
8,0	3	38º		11,0	1453	16800-29400	930-590	216	247
8,0	4	46º		11,0	1435	20000-34000	990-790	224	242
9,0	1	18º		2,2	950	9700-16500	380-50	165	171
9,0	2	26º		3,0	960	13800-23000	465-95	176	181
9,0	3	38º		5,5	950	18000-30000	790-165	191	196
9,0	4	46º		7,5	960	19000-36500	525-240	202	207
9,0	5	18º		7,5	1455	15000-25000	900-115	187	192
9,0	6	26º		11,0	1435	21000-34500	1020-210	197	202
9,0	7	38º		15,0	1460	24500-46500	1080-380	233	238
9,0	8	46º		22,0	1460	29000-55000	1100-550	263	268
10,0	1	18º		4,0	960	13000-22500	500-100	222	236
10,0	2	26º		5,5	950	19000-29500	590-250	228	242
10,0	3	38º		7,5	960	22000-38500	660-420	233	247
10,0	4	46º		11,0	970	26500-45000	720-570	297	311
10,0	5	18º		11,0	1435	20500-34000	1100-295	232	246
10,0	6	26º		18,5	1460	29000-46000	1400-590	314	327
10,0	7	38º		30,0	1460	34000-58000	1500-950	362	276
11,2	1	18º		5,5	950	18800-32000	600-76	261	266
11,2	2	26º		11,0	970	27000-45000	760-170	298	303
11,2	3	38º		15,0	970	32000-59000	800-264	330	335
11,2	4	46º		18,5	970	37000-71500	820-375	337	342
12,5	1	18º		11,0	970	27000-44500	790-213	302	319
12,5	2	26º		15,0	970	27500-59000	975-415	403	419
12,5	3	38º		22,0	970	43500-76000	1050-660	468	488
12,5	4	46º		37,0	973	52500-88500	1130-900	635	655

*Табличные характеристики вентиляторов дымоудаления всех типов приведены при температуре 20ºC. Для подбора вентиляторов следует пользоваться графиками.

По способу крепления вентиляторы делятся на два исполнения: фланцевое (исп.1) и на опоре (исп. 2).



АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ
