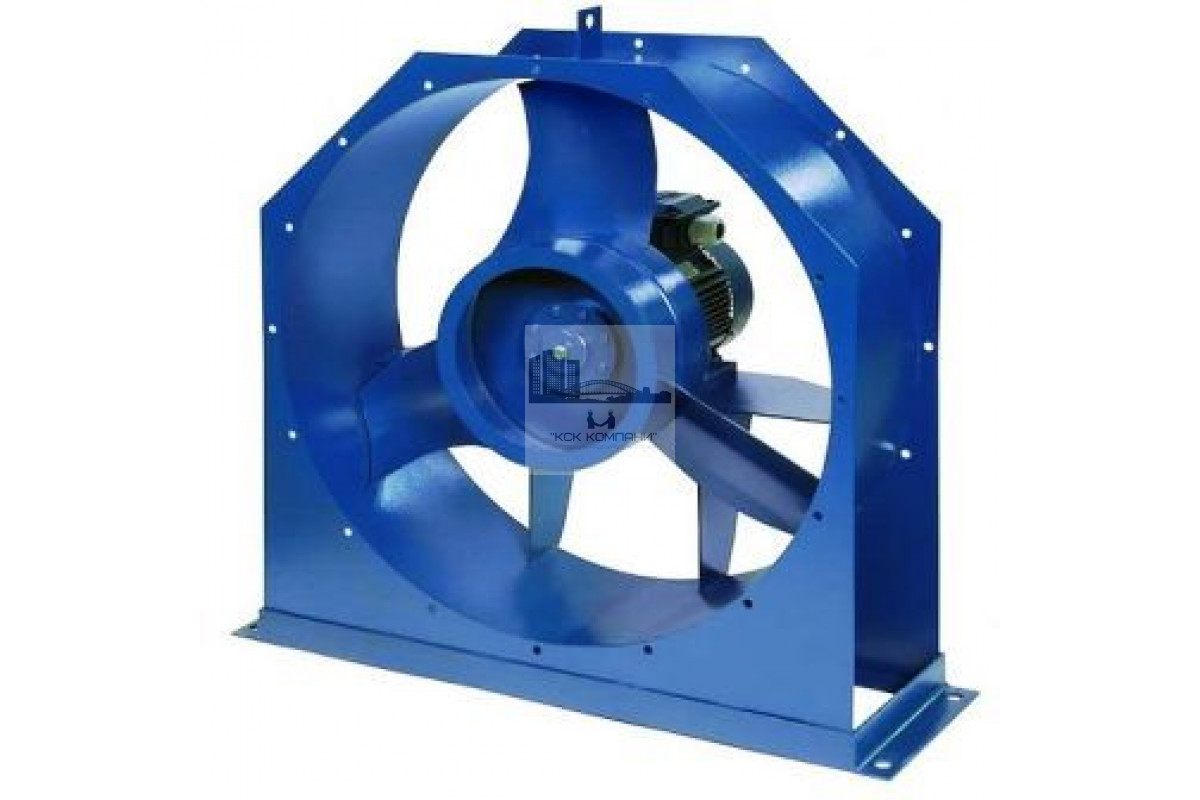

ОСЕВЫЕ ВЕНТИЛЯТОРЫ типа ВО 14-320 (аналог ВГП-02)

Артикул:

VEL-12-ventilyatory-radialnye

Есть в наличии

Доставка послезавтра и позже, от 5000 ₽
Обратите внимание. Наша компания работает со странами СНГ только через представительство в РФ.

ОБЩИЕ СВЕДЕНИЯ

Низкого давления;
Количество лопаток: 3 (4);
ДКЦТ.632551.002 ТУ; ДКЦТ.632554.005.ТУ; ТУ 4861-022-57375659-2006

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ

общего назначения;
коррозионно-стойкие из нержавеющей стали;
взрывозащищенные из разнородных материалов и алюминиевых сплавов.

СЕРТИФИКАТЫ СООТВЕТСТВИЯ

№ РОСС RU.МГ01.В03479; №РОСС RU.МГ01.В03481; разрешение № РРС 00-046529

Вентиляторы осевые предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до +50 ºС, не содержащих липких веществ и волокнистых материалов, механических примесей более 10 мг/м³.

Вентиляторы применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей.

vo 14 320 ch

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

№	A, мм	A₁, мм	В, мм	Д, мм	Д₁, мм	*d^, мм**	*H, мм**	*H₁^, мм**	*Е^_max, мм**	n, шт
2,5	250	210	300	250	280	7	175	350	235	8
3,15	280	215	365	315	340	7	200	406	240	8
3,5	320	215	400	350	380	7	225	450	260	8
4,0	360	218	460	400	430	7	250	495	300	8
5,0	450	290	560	500	530	7	310	615	315	16
6,3	550	330	690	625	660	9	375	735	345	16
8,0	750	250	890	800	848	9	490	980	440	16
10,0	900	490	1100	1000	1045	10	595	1220	530	16
12,5	1100	530	1360	1250	1295	10	755	1495	600	16

ПАРАМЕТРЫ

№	Типоразмер двигателя	Мощность устано-вочная N_y, кВт	Частота вращения вала N, об/мин	Производи-тельность Q, м³/час	Давление полное P_v, Па	Масса без двигателя не более, кг	Вибро-изоляторы		Суммарный уровень звуковой мощности не более, дБ
№	Типоразмер двигателя	Мощность устано-вочная N_y, кВт	Частота вращения вала N, об/мин	Производи-тельность Q, м³/час	Давление полное P_v, Па	Масса без двигателя не более, кг	Тип	Кол	Суммарный уровень звуковой мощности не более, дБ
2,5	АИР56В4	0,18	1500	900-1200	25-20	2,2	-	-	71
3,15	АИР56А4	0,12	1500	2200-2800	50-10	5	-	-	77
3,15	АИР56В4	0,18	1500	2300-2800	50-10	5	-	-	77
3,15	АИС63А4	0,25	1500	2300-3000	50-10	5	-	-	77
3,15	АИР63А2	0,37	3000	3800-5100	160-95	5	-	-	94
3,15	АИР63В2	0,55	3000	4000-5100	160-95	5	-	-	94
3,5	АИР63А4	0,25	1500	2500-3000	50-25	8	-	-	82
3,5	АИР63В2	0,55	3000	3800-5100	200-120	8	-	-	98
4,0	АИР56А4	0,12	1500	2300-3200	85-40	14	ДО38	4	86
4,0	АИР56В4	0,18	1500	2300-3200	85-40	14	ДО28	4	86
4,0	АИР63А4	0,25	1500	2300-3200	85-40	14	ДО28	4	86
4,0	АИР63В4	0,37	1500	2300-3200	85-40	14	ДО38	4	86
4,0	АИР71А4	0,55	1500	2300-3200	85-40	14	ДО38	4	86
4,0	АИР63В2	0,55	3000	4800-6700	340-200	14	ДО38	4	102
4,0	АИР71А2	0,75	3000	4800-6700	340-200	14	ДО38	4	102
4,0	АИР71В2	1,1	3000	4800-6700	340-200	14	ДО38	4	102
5,0	АИР63В4	0,37	1500	4400-6500	125-75	17	ДО38	4	96
5,0	АИР71А4	0,55	1500	4500-7000	125-75	17	ДО38	4	96
6,3	АИР71А6	0,37	1000	5800-8500	90-55	26	ДО39	4	93
6,3	АИР71В6	0,55	1000	5800-9000	90-55	26	ДО39	4	93
6,3	5А80МА6	0,75	1000	5800-9000	90-55	26	ДО39	4	93
6,3	АИР71В4	0,75	1500	8000-9000	220-210	26	ДО39	4	102
6,3	АИР80А4	1,1	1500	9600-12500	220-140	26	ДО39	4	102
6,3	АИР80В4	1,5	1500	9600-13000	220-140	26	ДО39	4	102
6,3	АИР90L4	2,2	1500	9600-13000	220-140	26	ДО39	4	102
8,0	АИР80А6	0,75	1000	14000-18000	120-80	44	ДО39	4	97
8,0	АИР80В6	1,1	1000	14000-20000	120-80	44	ДО39	4	97
8,0	АИР90L4	2,2	1000	18000-28000	300-250	44	ДО39	4	103
8,0	АИР100S4	3,0	1500	18000-28300	300-250	44	ДО39	4	103
8,0	АИР100L4	4,0	1500	18000-28300	300-250	44	ДО39	4	103
10,0	АИР100L6	2,2	1000	28000-37000	210-140	87	ДО40	4	105
10,0	5А112МА6	3,0	1000	28000-38000	210-140	87	ДО40	4	105
10,0	АИР132S4	7,5	1500	30000-47000	450-250	87	ДО40	4	105
12,5	АИР112МВ8	3,0	750	35000-53000	190-125	115	ДО41	4	106
12,5	АИР132S8	4,0	750	40000-54000	190-125	115	ДО41	4	106
12,5	АИР132М8	5,5	750	40000-54000	190-125	115	ДО41	4	106
12,5	АИР132М6	7,5	1000	48000-65000	330-200	115	ДО41	4	106
