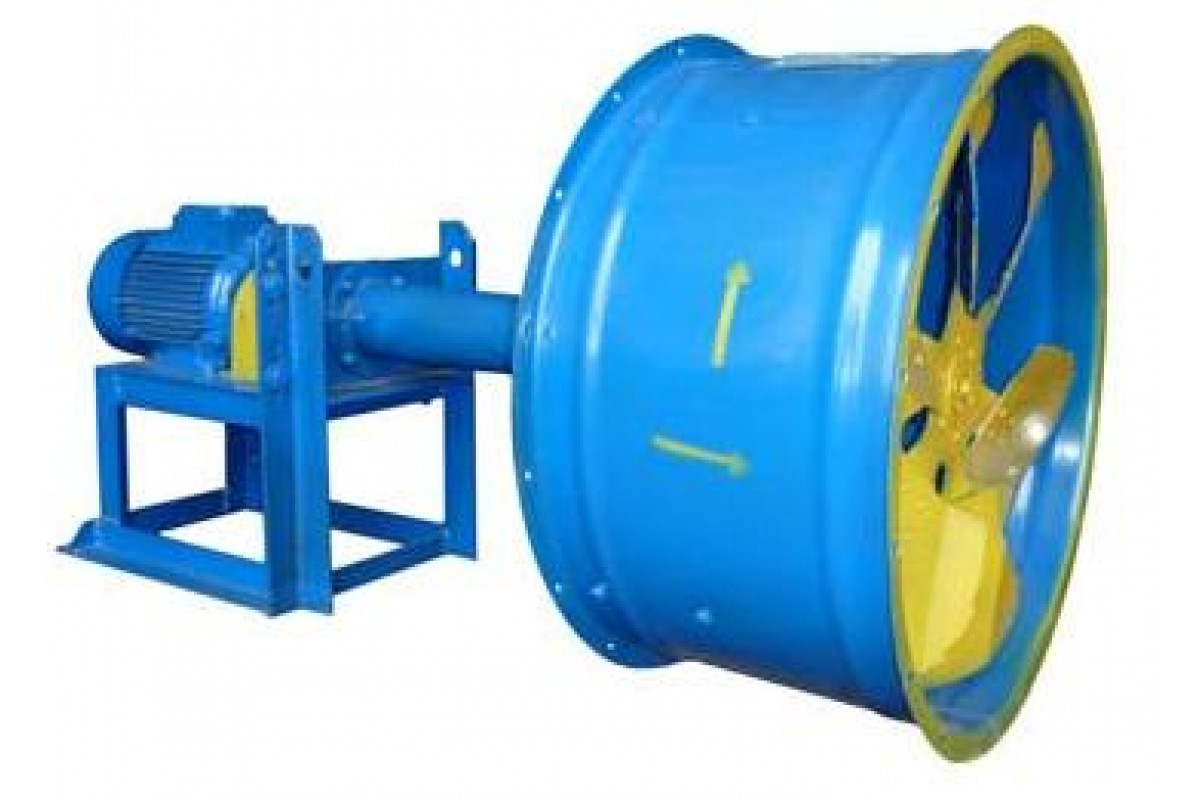

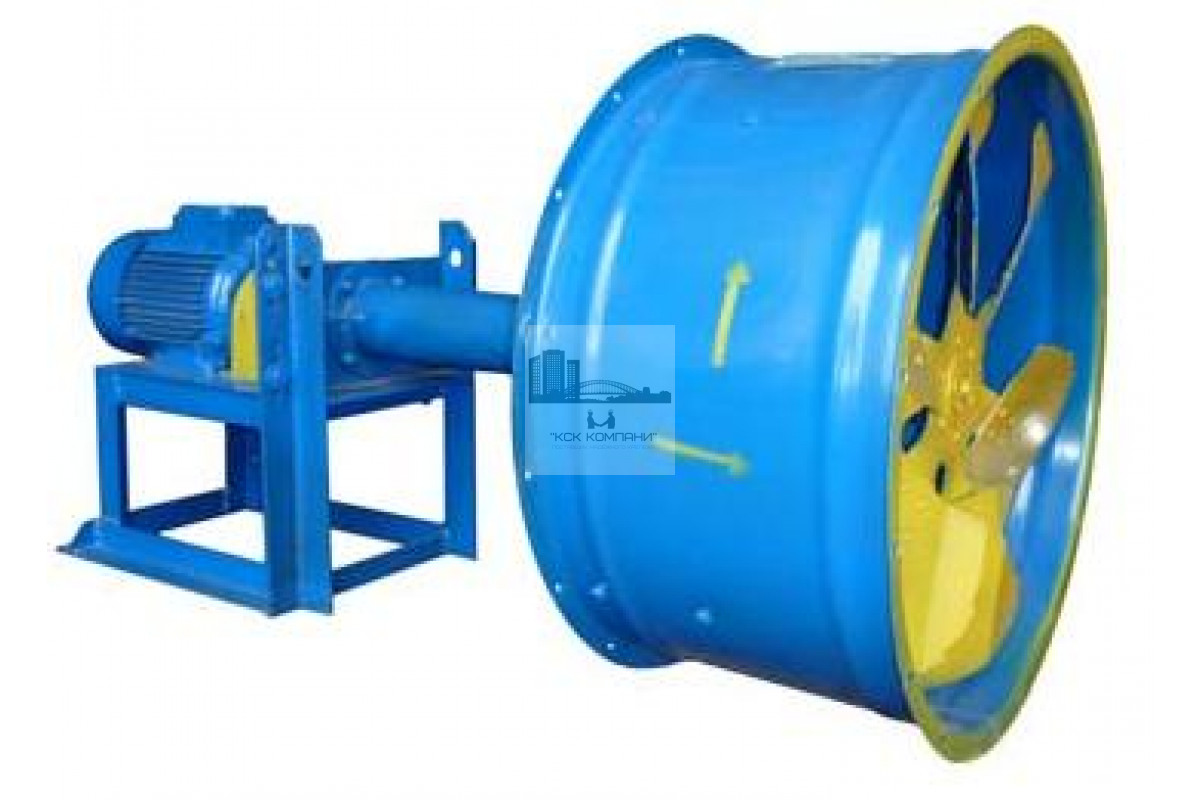

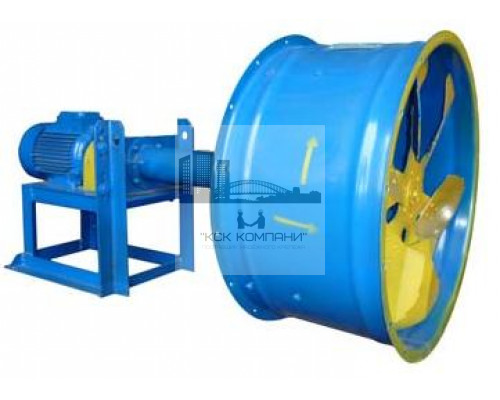

ОСЕВЫЕ ВЕНТИЛЯТОРЫ РЕВЕРСИВНЫЕ типа ВО 16-300 исполнения 5 и 6

Артикул:

VEL-9-osevye-ventilyatory-9-ventilyatory-osevye-reversivnye-tipa

Есть в наличии

Доставка послезавтра и позже, от 5000 ₽
Обратите внимание. Наша компания работает со странами СНГ только через представительство в РФ.

ОБЩИЕ СВЕДЕНИЯ

Низкого давления;
Количество лопаток: 6;
ТУ 4861-011-57375659-2004; ТУ 4861-016-57375659-2004.

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ

общего назначения;
коррозионно-стойкие из нержавеющей стали;
взрывозащищенные из разнородных материалов и алюминиевых сплавов.

СЕРТИФИКАТЫ СООТВЕТСТВИЯ

№ РОСС RU.МГ01.В03479; №РОСС RU.МГ01.В03481; разрешение № РРС 00-046529

Вентиляторы осевые реверсивные предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до +50 ⁰С, не содержащих липких веществ и волокнистых материалов, механических примесей более 10 мг/м³_.

Вентиляторы применяются в стационарных системах вентиляции и воздушного отопления производственных, общественных и жилых зданий, циркуляции воздуха в сушильных камерах, а также для других санитарно-технических и производственных целей. Температура перемещаемой среды для исполнения 5 - 100⁰С и для исполнения 6 - 60⁰С.

vo 16 300 i5 i6 ch

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

№	A, мм	A₁, мм	Д₁, мм	Д₂, мм	*Н₁^, мм**	*Н^, мм**	*Е^_max, мм**	*d^,мм**	n, шт
5,0	294	310	530	550	555	280	1605	7	16
5,6	294	310	590	610	615	310	1605	7	16
6,3	344	310	660	685	703	360	1626	7	16
8,0	360	355	840	870	793	450	1694	10	16
10,0	420	450	1045	1070	1075	540	1806	10	16
12,5	450	500	1295	1325	1348	685	1909	10	16

ПАРАМЕТРЫ

№	Типоразмер двигателя	Мощность устано-вочная N_y, кВт	Частота вращения вала N, об/мин	Производи-тельность Q, 10³х м³/час	Давление полное P_v, Па	Масса без двигателя не более, кг	Вибро-изоляторы		Суммарный уровень звуковой мощности не более, дБ
№	Типоразмер двигателя	Мощность устано-вочная N_y, кВт	Частота вращения вала N, об/мин	Производи-тельность Q, 10³х м³/час	Давление полное P_v, Па	Масса без двигателя не более, кг	Тип	Кол	Суммарный уровень звуковой мощности не более, дБ
5,0	АИР71А4	0,55	1350	4,9-7,2	110-78	45	ДО38	4	79
5,0	АИР71В4	0,75	1350	4,9-7,2	110-78	45	ДО38	4	79
5,0	АИР80МА4	1,1	1410	5,4-7,6	110-80	45	ДО38	4	79
5,6	АИР71В4	0,75	1350	6,6-8,0	190-100	46	ДО38	4	90
5,6	АИР80МА4	1,1	1410	6,8-8,9	190-100	46	ДО38	4	90
6,3	АИР80МВ4	1,5	1410	9,5-13,25	220-135	58	ДО39	4	94
6,3	АИР90L4	2,2	1425	10,5-15,0	240-150	60	ДО39	4	94
8,0	АИР90L4	1,5	935	8,2-20,1	220-110	80	ДО39	4	89
8,0	АИР100S4	3,0	1410	10,3-28,9	410-200	107	ДО39	4	91
8,0	АИР100L4	4,0	1395	12,2-33,0	500-240	112	ДО39	4	91
8,0	АИРМ112М4	5,5	1345	12,2-33,0	500-240	112	ДО39	4	91
10,0	5А112МА6	2,2	710	10,4-31,0	200-100	161	ДО40	4	81
10,0	АИРМ132S8	4,0	720	16,1-32,6	240-120	182	ДО40	4	86
10,0	АИРМ132М8	5,5	710	16,1-32,6	240-120	182	ДО40	4	86
10,0	АИРМ132S6	5,5	960	12,6-34,2	390-200	178	ДО40	4	98
10,0	АИРМ132М6	7,5	960	31,0-38,4	420-190	190	ДО40	4	98
12,5	АИРМ132М8	5,5	710	23,1-52,6	300-160	263	ДО41	4	90
12,5	АИР160S8	7,5	725	28,7-61,2	380-190	288	ДО41	4	95
