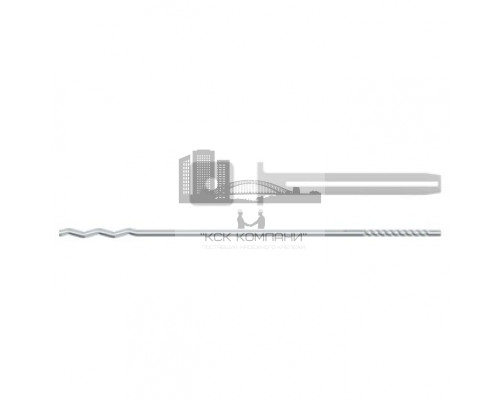

МГС 3MS E A4 Гибкая связь TERMOCLIP с винтовой накаткой и шнекообразной анкерной гильзой, 4x160 мм

• Материал: Нержавеющая сталь A4; анкер-гильзы: Полиамид.

• Область применения: Гибкая связь Termoclip модель МГС 3MS E предназначена для установки в кладку из газобетонных и полистиролбетонных блоков. Гибкие связи служат для механического соединения облицовочного материала с несущим основанием, в том числе через слой утеплителя. Используется при строительстве новых и реновации старых зданий и сооружений с наружными стенами возведенными по методу многослойной кладки.

• Описание и особенности: Гибкая связь МГС 3MS E представляет собой неразъемный крепежный элемент состоящий из анкерующей и связующей частей для механического соединения между собой несущей стены, утеплительного материала и облицовки в многослойных строительных конструкциях. Металлический элемент из нержавеющей стали выполнен в виде стержня длиной от 160 мм до 490 мм и диаметром 4 мм, оснащенным винтовой накаткой под полимерную анкерную гильзу и зигзагообразным концом для установки между слоями штучной облицовки. Анкерная гильза АГ МS диаметром 10 мм выполнена из термостойкого полиамида, обладающего высокими эксплуатационными характеристиками.

• Материал основания: Ячеистый бетон, не менее B2, полистирол-бетон, не менее B2.

• Производитель: Марка TERMOCLIP (Россия)

Свойства и преимущества

Конструктивное исполнение гибкой связи МГС 3MS E способствует надежному “сшиванию” слоев облицовки, несущего основания и теплоизоляции, предохраняет от деформации элементы внешней стены. Использование гибких связей в составе многослойных и двухслойных кладок наружных стен зданий и сооружений различного функционала, обеспечивает создание благоприятного микроклимата внутри строительных конструкций. Анкерная гильза с винтовой конфигурацией поверхности сохраняет свои эксплуатационные характеристики в течение длительного срока эксплуатации и в широком диапазоне температур от -50 до +80°С, благодаря использованию высококачественного полиамида в качестве исходного материала изготовления.

Монтаж

1. В несущем пористом основании просверлить отверстие, 10 мм(диаметр сверла по режущим кромкам не от 10,21до 10,39мм) и глубиной от 60 до 70мм.
2. Используя специальную насадку РВ 10, закручиваем полимерную шнековую анкерную гильзу АГ МS (глубина анкеровки 50 мм).
3. Закручиваем распорно-связующий элемент специальным адаптером в установленную анкерную гильзу(глубина ввинчивания распорно-связующего элемента 50 мм).
