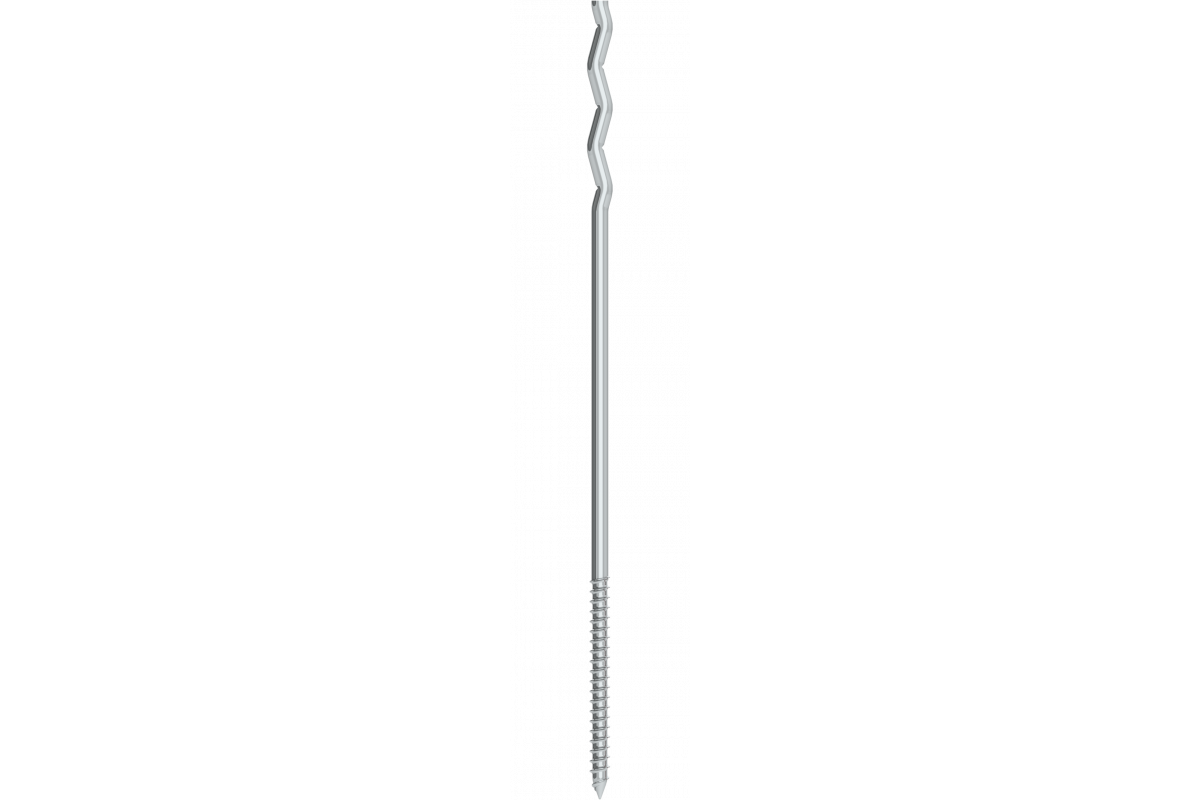

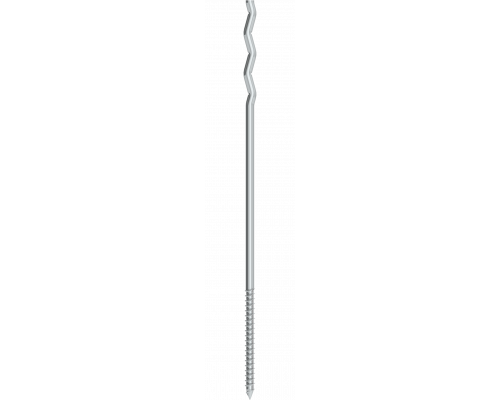

Металлическая гибкая связь состоит из распорно-связующего элемента с винтовой накаткой и полиамидной шнекообразной анкерной гильзы

Назначение:

Предназначена для установки в слабонесущее основание (марка не ниже B2) и служит для соединения его со штучной облицовочной кладкой.

Материал:

Распорно-связующий элемент выполнен из коррозионностойкой стали; анкерная гильза выполнена из высококачественного полимера, обладающего высокими прочностными характеристиками.

Маркировка	D, связи / гильзы, мм	Длина гибкой связи, мм	Гл-на заделки в несущее и облицовочное основание, мм	Вел-на зазора между соединяемыми основаниями, мм
4x160	4/10	160	50	до60
4x200	4/10	200	50	до100
4x225	4/10	225	50	до125
4x250	4/10	250	50	до150
4x300	4/10	300	50	до200

Температурный диапазон эксплуатации, °С	–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее	50 лет
Вытягивающее усилие из ячеистого бетона, кH	1.4-2.5

Типы основания

Ячеистый бетон

Полистирол-бетон

Монтаж

• В несущем пористом основании просверлить отверстие , Ø 10 мм (диаметр сверла по режущим кромкам не от 10,21 до 10,39 мм) и глубиной от 60 до 70 мм;
• Используя специальную насадку РВ 10, закручиванием полимерную шнековую анкерную гильзу АГ МS (глубина анкеровки 50 мм);
• Закручиваем распорно-связующий элемент специальным адаптером в установленную анкерную гильзу (глубина ввинчивания распорно-связующего элемента 50 мм).

Преимущества МГС 3 MS Е / АГ MS

1. Не требуется контроль совпадения рядов внутреннего и наружного слоев кладки;

2. Ограничитель анкерной гильзы обеспечивает контроль заделки гибкой связи в основание;

3. Долговечность гибкой связи превышает срок службы ограждающей конструкции.

4. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет;

5. Z-образная форма гибкой связи обеспечивает надежную фиксацию в растворном шве облицовочного слоя;

6. Вкручиваемый распорный элемент гибкой связи обеспечивает высокие показатели вытягивающего усилия из слабонесущего основания;

7. Низкая теплопроводность (в 4 раза ниже аналогов из углеродистой стали);

8. Фиксатор связи обеспечивает надежное прижатие теплоизоляции к основанию и формирует эффективный воздушный зазор;

9. Конструкция фиксатора обеспечивает отвод конденсата от теплоизоляционного слоя, сохраняя высокие теплозащитные свойства конструкции;

10. Диапазон температур монтажа и эксплуатации фиксатора связи от -55 до +80С, допускает применение для круглогодичного монтажа.
