Артикул:
TER-МГС 5 MT Е.
Есть в наличии


Доставка послезавтра и позже, от 5000 ₽
Обратите внимание. Наша компания работает со странами СНГ только через представительство в РФ.
Оперативная комплексная поставка
Клиентоориентированные менеджеры
Скидки и акции

Назначение:

Предназначена для установки в основные типы строительных оснований в многослойной кладке. Служит для соединения основания со штучной облицовочной кладкой и фиксации теплоизоляции.

Материал:

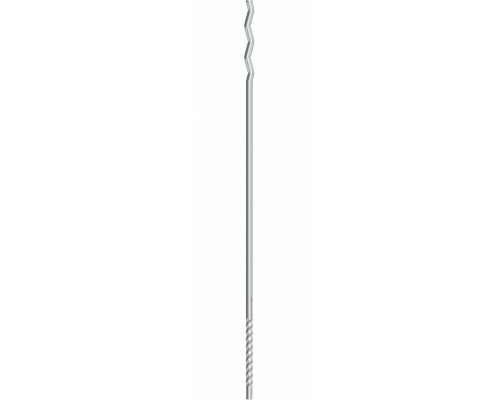

Распорно-связующий элемент выполнен из коррозионностойкой стали; тарельчатый дюбель (Ø 8 мм) выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.

Маркировка D, связи / дюбеля, мм Длина гибкой связи, мм Гл-на заделки в несущее / облицовочное основание, мм Вел-на зазора между соединяемыми основаниями, мм
4x100 4/8 150 от 35/50 50-65
4x120 4/8 170 от 35/50 70-85
4x140 4/8 190 от 35/50 90-105
4x160 4/8 210 от 35/50 110-125
4x180 4/8 230 от 35/50 130-145
4x200 4/8 250 от 35/50 150-165
4x220 4/8 270 от 35/50 170-185
4x240 4/8 290 от 35/50 190-205
4x260 4/8 310 от 35/50 210-225

Температурный диапазон эксплуатации, °С–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее50 лет
Усилие вырыва анкера из бетона, кН2.5
Усилие вырыва анкера из кирпича, кН2.0

Типы основания

Бетон Б25

Бетон от Б15

Полнотелый кирпич

Силикатный кирпич

Монтаж

  • В несущем полнотелом основании просверлить отверстие под дюбель Ø 8 мм ( диаметр сверла по режущим кромкам от 8,21 до 8,36мм) на 20 мм больше глубины анкеровки; Удалить продукты сверления из отверстия;
  • В отверстие установить дюбель (глубина анкеровки 50 мм);
  • С помощью молотка и ОИ (обсадного инструмента) забить распорно-связующий элемент в гильзу дюбеля.

Монтаж: МГС 5MТ Е, МГС 5MТ

Монтаж. МГС 5MТ Е, МГС 5MТ

Монтаж: МГС 5MТ Е, МГС 5MТ

Монтаж. МГС 5MТ Е, МГС 5MТ

Монтаж: МГС 5MТ Е, МГС 5MТ

Монтаж. МГС 5MТ Е, МГС 5MТ

Монтаж: МГС 5MТ Е, МГС 5MТ

Монтаж. МГС 5MТ Е, МГС 5MТ

Преимущества МГС 5 MT Е

  1. Не требуется контроль совпадения рядов внутреннего и наружного слоев кладки;
  2. Установка непосредственно через теплоизоляционный слой;
  3. Долговечность гибкой связи превышает срок службы ограждающей конструкции;
  4. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет;
  5. Z-образная форма гибкой связи обеспечивает надежную фиксацию в растворном шве облицовочного слоя;
  6. Низкая теплопроводность;
  7. Тарельчатый полимерный дюбель обеспечивает надежное прижатие теплоизоляции к основанию и отводит конденсат от теплоизоляционного слоя;
  8. Диапазон температур монтажа и эксплуатации тарельчатого дюбеля от -55 до +80С, допускает применение для круглогодичного монтажа.
