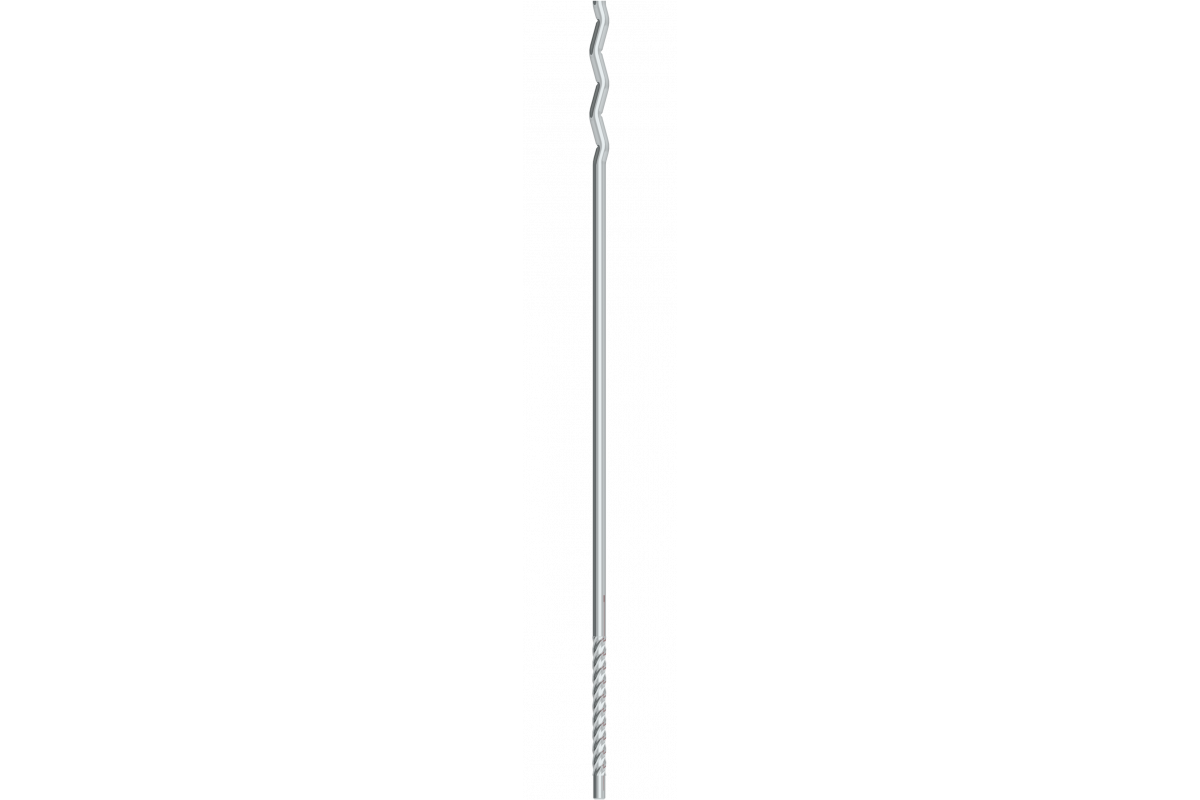

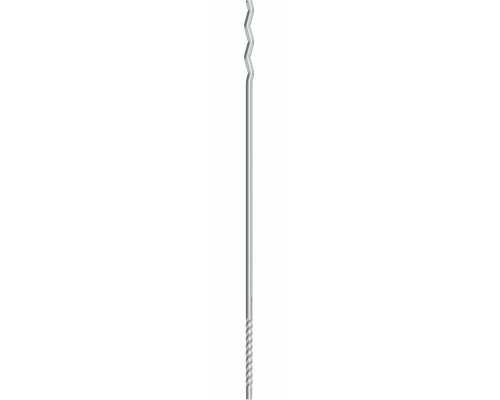

Металлическая гибкая связь состоит из распорно-связующего элемента с диагональной накаткой и полиамидной анкерной гильзы АГ МТ

Назначение:

Предназначена для установки на имеющееся основание из полнотелого материала и служит для соединения его со штучной облицовочной кладкой.

Материал:

Распорно-связующий элемент выполнен из нержавеющей стали; анкерная гильза выполнена из высококачественного полиамида, обладающего высокими прочностными характеристиками.

Марк-ка	D, связи / гильзы, мм	Длина гибкой связи, мм	Г-на заделки в несущее / облицовочное основание, мм	В-на зазора между соединяемыми основаниями, мм
4x135	4/8	135	от 55/50	до 30
4x155	4/8	155	от 55/50	до 50
4x185	4/8	185	от 55/50	до 80
4x225	4/8	225	от 55/50	до 120
4x250	4/8	250	от 55/50	до 145
4x275	4/8	275	от 55/50	до 170
4x295	4/8	295	от 55/50	до 190

Температурный диапазон эксплуатации, °С	–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее	50 лет
Вытягивающее усилие из основания, не менее, кН	2.0

Типы основания

Бетон Б25

Бетон от Б15

Полнотелый кирпич

Монтаж

1. В несущем полнотелом основании просверлить отверстие Ø 8 мм ( диаметр сверла по режущим кромкам ≤8,45 мм) и глубиной 60 мм. удалить продукты сверления из отверстия;
2. В отверстие установить анкерную гильзу АГ МТ ( глубина анкеровки 56 мм);
3. С помощью молотка и ОИ (обсадного инструмента) забить распорно-связующий элемент в гильзу дюбеля (глубина вбивания распорно-связующего элемента 57 мм).

Преимущества МГС 2 МТ Е / АГ МТ

1. Не требуется контроль совпадения рядов внутреннего и наружного слоев кладки;

2. Ограничитель анкерной гильзы обеспечивает контроль заделки гибкой связи в основание;

3. Долговечность гибкой связи превышает срок службы ограждающей конструкции.

4. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет;

5. Z-образная форма гибкой связи обеспечивает надежную фиксацию в растворном шве облицовочного слоя;

6. Легкость монтажа обеспечивается применением обсадного инструмента (ОИ).

7. Распорный элемент гибкой связи и мелкая накатка обеспечивают высокие показатели вытягивающего усилия из основания;

8. Низкая теплопроводность (в 4 раза ниже аналогов из углеродистой стали).

9. Фиксатор связи обеспечивает надежное прижатие теплоизоляции к основанию и формирует эффективный воздушный зазор;

10. Конструкция фиксатора обеспечивает отвод конденсата от теплоизоляционного слоя сохраняя высокие теплозащитные свойства конструкции;

11. Диапазон температур монтажа и эксплуатации фиксатора связи от -55 до +80C
