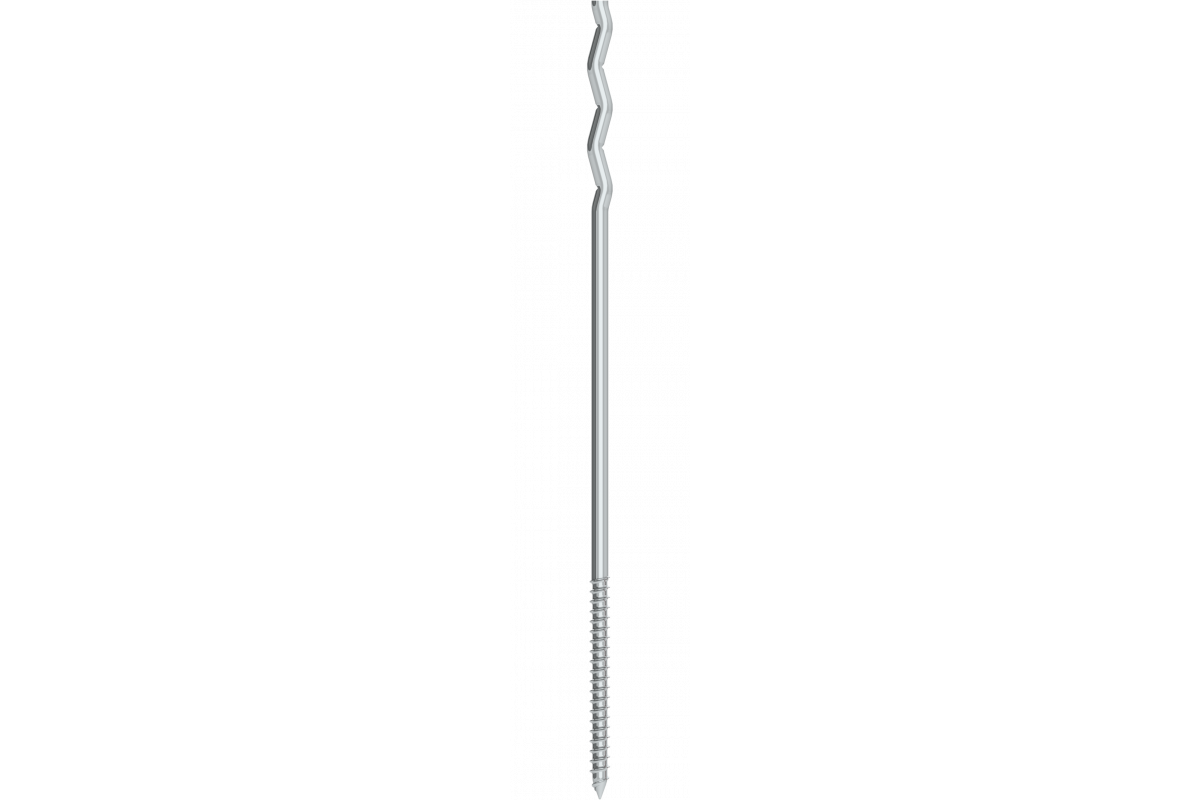

Металлическая гибкая связь из удлиненного распорно-связующего элемента с винтовой накаткой и тарельчатого полимерного дюбеля

Назначение:

Предназначена для установки в основные типы строительных оснований в многослойной кладке. Служит для соединения основания со штучной облицовочной и фиксацией теплоизоляции с формированием воздушного зазора (40 мм).

Материал:

Распорно-связующий элемент из коррозионностойкой стали с тарельчатым дюбелем (8 мм) из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.

Маркировка	Диаметр, связи / дюбеля, мм	Длина гибкой связи, мм	Глубина заделки в несущее / облицовочное основание, мм	Величина зазора между соединяемыми основаниями, мм
4x100/40	4/8	190	от 35/50	90-105
4x120/40	4/8	210	от 35/50	110-125
4x140/40	4/8	230	от 35/50	130-145
4x160/40	4/8	250	от 35/50	150-165
4x180/40	4/8	270	от 35/50	170-185
4x200/40	4/8	290	от 35/50	190-205
4x220/40	4/8	310	от 35/50	210-225
4x240/40	4/8	330	от 35/50	230-245
4x260/40	4/8	350	от 35/50	250-265

Температурный диапазон эксплуатации, °С	–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее	50 лет
Усилие вырыва анкера из бетона, кН	3.0
Усилие вырыва анкера из кирпича, кН	2.5
Усилие вырыва анкера из щелевого кирпича, кН	2.0

Типы основания

Бетон Б25

Бетон от Б15

Щелевой кирпич

Полнотелый кирпич

Монтаж

• В несущем полнотелом основании просверлить отверстие под дюбель Ø 8 мм ( диаметр сверла по режущим кромкам от 8,21 до 8,36 мм) на 20 мм больше глубины анкеровки;
  Удалить продукты сверления из отверстия;
• В отверстие установить дюбель (глубина анкеровки 50 мм);
• Закрутить распорно-связующий элемент специальным адаптером в установленную анкерную гильзу (глубина ввинчивания распорно-связующего элемента 50 мм).

Преимущества МГС 5 MS Е / 40

1. Длина гибкой связи предусматривает формирование нормативного, вентилируемого зазора (40 мм);
2. Не требуется контроль совпадения внутреннего и наружного слоев кладки;
3. Установка непосредственно через теплоизоляционный слой;
4. Долговечность гибкой связи превышает срок службы ограждающей конструкции;
5. Коррозионная стойкость не менее 50 лет;
6. Надежная фиксация удлиненной гибкой связи с формированием эффективного воздушного зазора 40 мм;
7. Вкручиваемый распорный элемент гибкой связи обеспечивают высокие показатели вытягивающего усилия из слабонесущего основания;
8. Низкая теплопроводность (в 4 раза ниже аналогов из углеродистой стали);
9. Тарельчатый полимерный дюбель обеспечивает надежное прижатие теплоизоляции к основанию и отводит конденсат от теплоизоляционного слоя;
10. Диапазон температур монтажа и эксплуатации тарельчатого дюбеля от -55 до +80С, допускает применение для круглогодичного монтажа.
