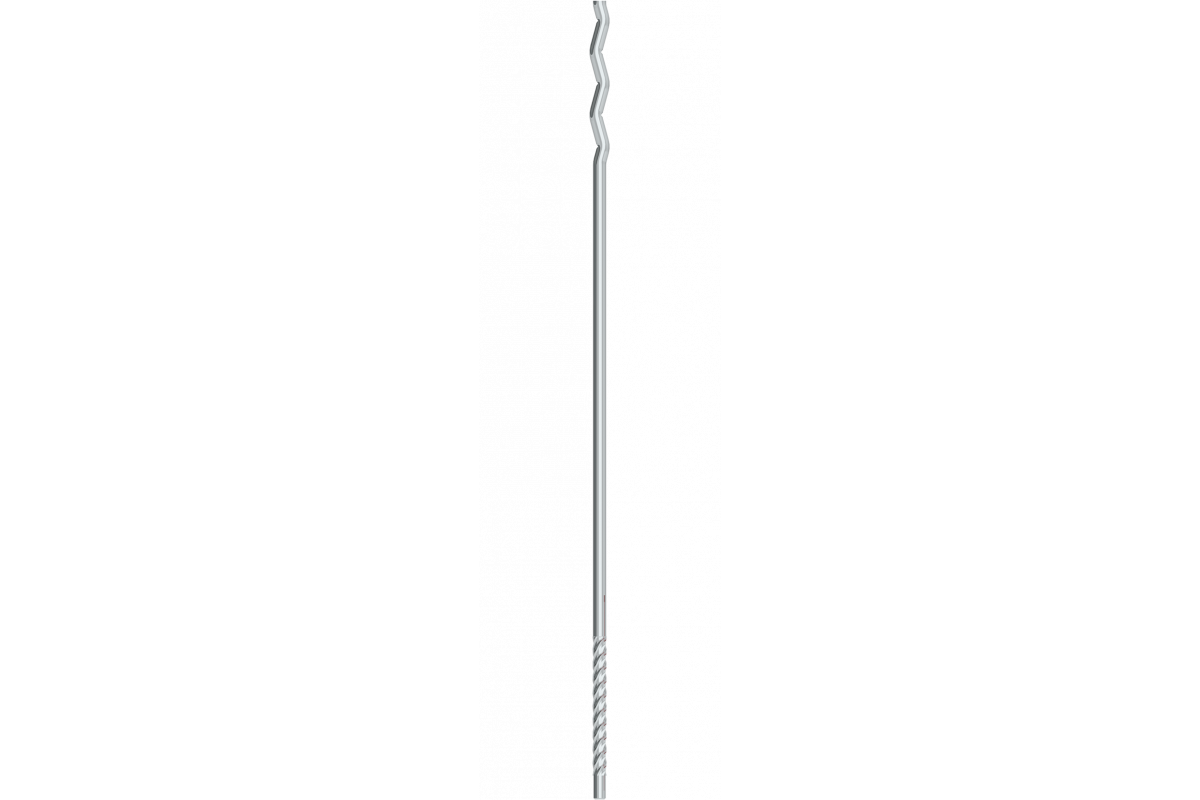

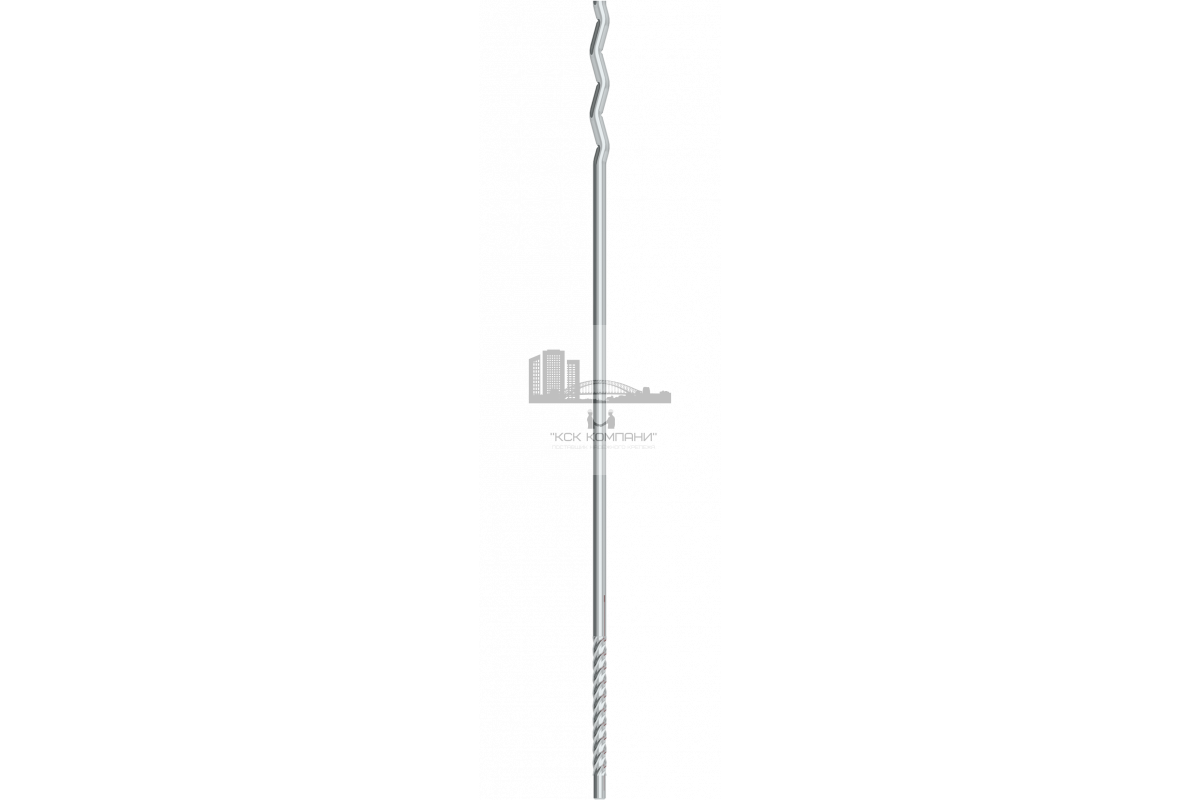

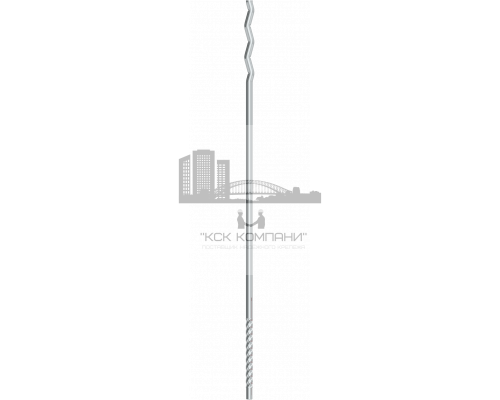

Металлическая гибкая связь из удлиненного распорно-связующего элемента с диагональной накаткой и тарельчатого полимерного дюбеля

Назначение:

Предназначена для установки в основные типы строительных оснований в многослойной кладке. Служит для соединения основания со штучной облицовочной и фиксацией теплоизоляции с формированием воздушного зазора (40 мм).

Материал:

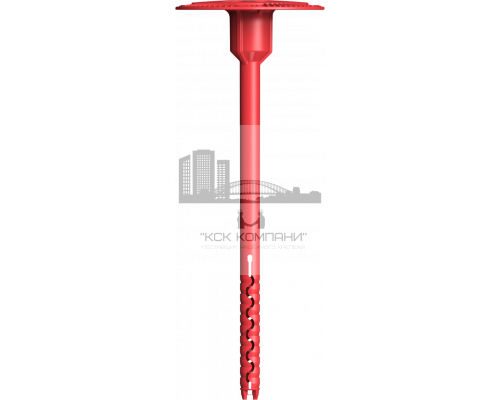

Распорно-связующий элемент выполнен из коррозионностойкой стали; тарельчатый дюбель (Ø 8 мм) выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.

Маркировка	D, связи / дюбеля, мм	Длина гибкой связи, мм	Гл-на заделки в несущее / облицовочное основание, мм	Вел-на зазора между соединяемыми основаниями, мм
4x100/40	4/8	190	от 35/50	90-105
4x120/40	4/8	210	от 35/50	110-125
4x140/40	4/8	230	от 35/50	130-145
4x160/40	4/8	250	от 35/50	150-165
4x180/40	4/8	270	от 35/50	170-185
4x200/40	4/8	290	от 35/50	190-205
4x220/40	4/8	310	от 35/50	210-225
4x240/40	4/8	330	от 35/50	230-245
4x260/40	4/8	350	от 35/50	250-265

Температурный диапазон эксплуатации, °С	–50 ... +80°С
Коррозионная стойкость к воздействию среднеагрессивной среды, не менее	50 лет
Усилие вырыва анкера из бетона, кН	2.5
Усилие вырыва анкера из кирпича, кН	2.0

Типы основания

Бетон Б25

Бетон от Б15

Полнотелый кирпич

Силикатный кирпич

Монтаж

• В несущем полнотелом основании просверлить отверстие под дюбель Ø 8 мм ( диаметр сверла по режущим кромкам от 8,21 до 8,36мм) на 20 мм больше глубины анкеровки; Удалить продукты сверления из отверстия;
• В отверстие установить дюбель (глубина анкеровки 50 мм);
• С помощью молотка и ОИ (обсадного инструмента) забить распорно-связующий элемент в гильзу дюбеля.

Преимущества МГС 5 MT Е / 40

1. Не требуется контроль совпадения рядов внутреннего и наружного слоев кладки;
2. Установка непосредственно через теплоизоляционный слой;
3. Долговечность гибкой связи превышает срок службы ограждающей конструкции;
4. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет;
5. Надежная фиксация удлиненной гибкой связи с формированием эффективного воздушного зазора 40 мм;
6. Z-образная форма гибкой связи обеспечивает надежную фиксацию в растворном шве облицовочного слоя;
7. Низкая теплопроводность;
8. Тарельчатый полимерный дюбель обеспечивает надежное прижатие теплоизоляции к основанию и отводит конденсат от теплоизоляционного слоя;
9. Диапазон температур монтажа и эксплуатации тарельчатого дюбеля от -55 до +80С, допускает применение для круглогодичного монтажа.
