TER-Стена ISOL MS.
Есть в наличии


Доставка послезавтра и позже, от 5000 ₽
Обратите внимание. Наша компания работает со странами СНГ только через представительство в РФ.
Оперативная комплексная поставка
Клиентоориентированные менеджеры
Скидки и акции

Назначение:

Предназначен для крепления теплоизоляционных плит к несущему основанию в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором.

Материал:

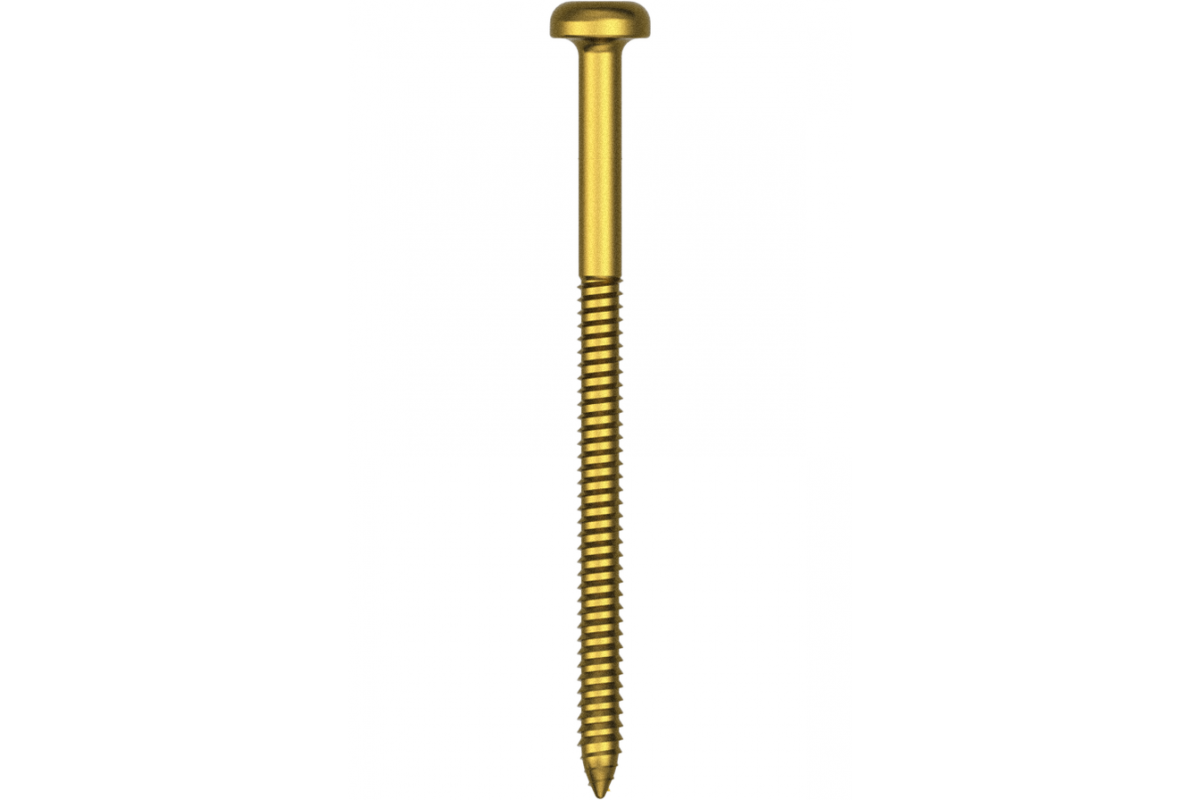

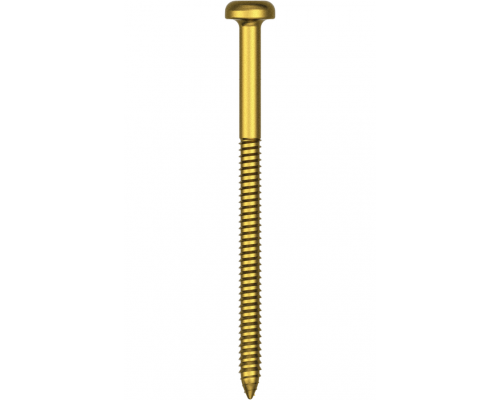

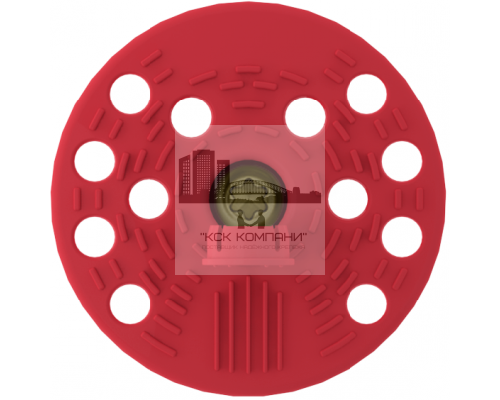

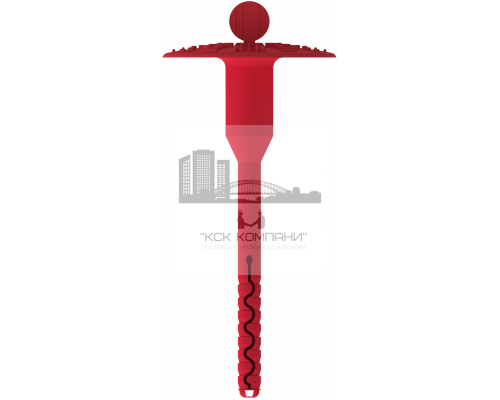

Тарельчатый дюбель Termoclip-стена ISOL MS выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент ISOL MS выполнен из углеродистой стали со стойким антикоррозионным покрытием.

Длина анкера, ммДиаметр отв., ммМин. глубина анкеровки, ммМакс. толщина прикр. м-ла*, ммДиаметр тарельчатого элемента, мм
1208358560
14083510560
16083512560
18083514560
20083516560
22083518560
24083520560
26083522560
28083524560

Усилие вырыва анкера из бетона, кН3.2
Усилие вырыва анкера из кирпича, кН3.2
Усилие вырыва анкера из ячеистого бетона, кН1.6
Температурный диапазон эксплуатации, °С–50 ... +80°С
Удельные теплопотери через дюбель, Вт/°С0.0005 – 0.001

Область применения

Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.

Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 245мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения.

Дюбели применяют в качестве анкерного крепления в основаниях:

  • тяжелый и легкий бетон, и изделия из него;
  • полнотелый керамический и силикатный кирпич;
  • блоки из ячеистого бетона.

Типы основания

Бетон от Б15

Ячеистый бетон

Полнотелый кирпич

Категории использования Процесс сверления
Бетон Ударное бурение
Ячеистый бетон Сверление с/без ударного импульса
Полнотелый кирпич Ударное бурение
Поризованный керамический блок Сверление без ударного импульса

Монтаж

    При расчете необходимой длины дюбеля при монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.
    Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки.

    Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
    Отверстие должно буриться сверлом диаметром 8 мм на глубину 20мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
    Монтаж осуществляется с использованием насадки Torx 30.

Монтаж: Стена ISOL MS

Монтаж. Засверливание

Монтаж: Стена ISOL MS

Монтаж. Внедрение

Монтаж: Стена ISOL MS

Монтаж. Завичивание

Монтаж: Стена ISOL MS

Монтаж. Закрытие

Монтаж: Стена ISOL MS

Монтаж. Стена ISOL MS

Преимущества Стена ISOL MS

  1. Тарельчатый дюбель TERMOCLIP Стена ISOL MS с вкручиваемым распорным элементом выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
  2. Конструктивные особенности рандоли позволяют выдерживать высокую нагрузку на отрыв до 3,2 кН.
  3. Наилучшим образом подходит для крепления теплоизоляционных плит пониженной плотности, сохраняя геометрию плоскости.
  4. Крепление теплоизоляционных материалов толщиной от 50 до 245мм.
  5. За счет специальной распорной зоны усилие вырыва анкера из слабого несущего основания достигает 1,2 кН, а в плотном – 3,2 кН.
  6. Выдерживает высокие нагрузки на срез за счет диаметра распорного элемента – 4,9 мм.
  7. Увеличенная перфорация тарельчатого держателя повышает адгезию со штукатурным слоем (ETAG-004).
  8. Теплопотери через дюбель Xp = 0,0005 – 0,001 Вт/К.
  9. Герметичная заглушка препятствует поподанию влаги и формирует тепловую ловушку, что позволяет использовать дюбели в среднеагрессивных средах.
  10. Распорный элемент Isol MS выполнен из легированной стали со стойким антикоррозионным покрытием.
  11. Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
  12. Удобство монтажа обеспечивается насадкой Torx 30.
  13. Все крепления предварительно собраны.
