Аксессуары для лотков Быстрый монтаж и Стандарт

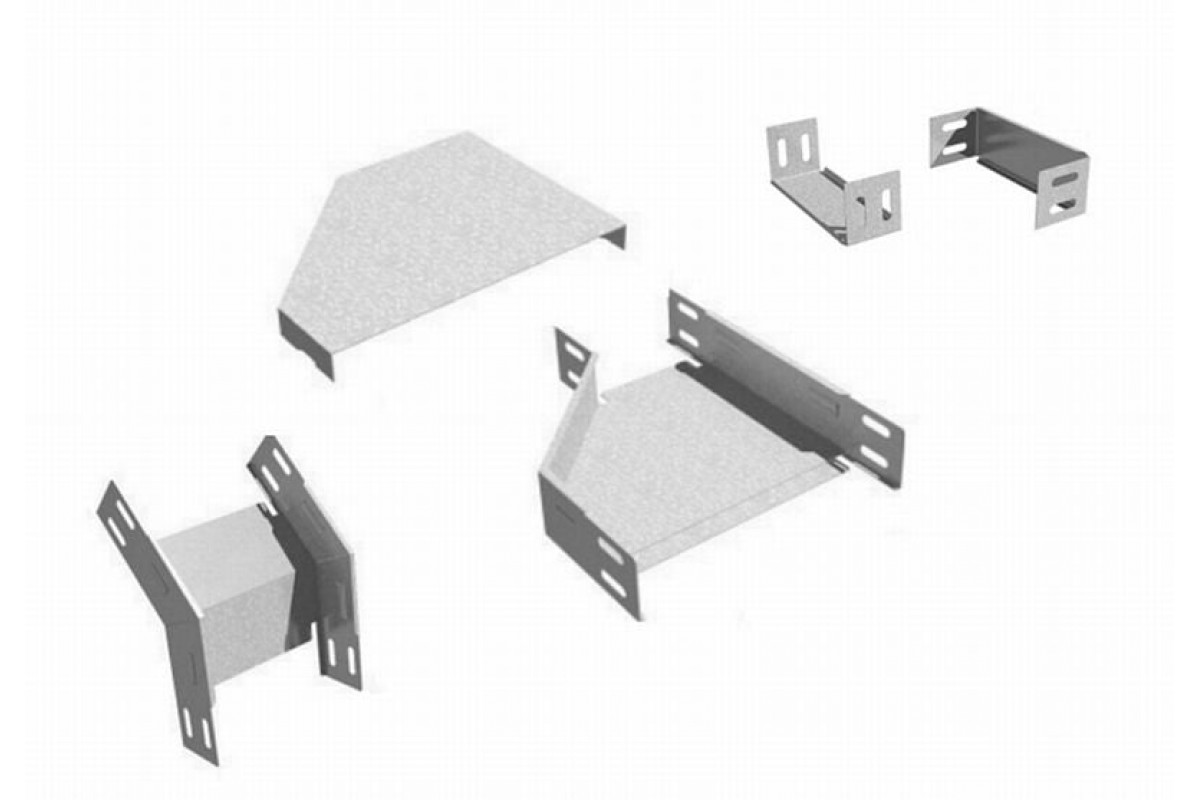

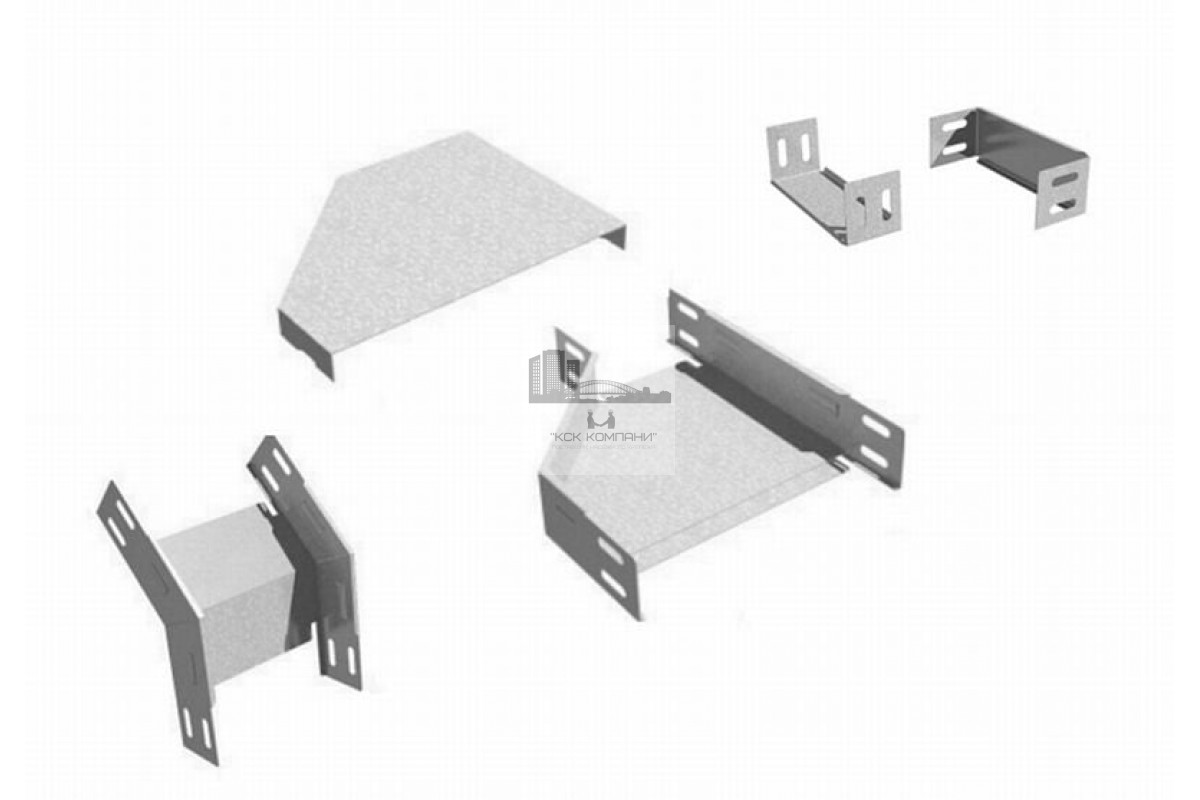

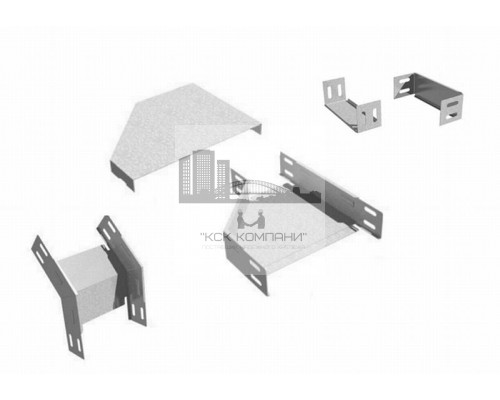

Под аксессуарами кабельных листовых лотков понимают углы, крышки для поворотов и прямых секций, соединительные пластины и шарниры, разделители лотка, заглушки торцов, а также специальные пластины для монтажа к лотку различных устройств.

Дополнительные элементы подбираются под размер прямых секций кабельных лотков.

Соединительные пластины предназначены для монтажа лотков «Стандарт», остальные элементы применимы также и для системы «Быстрый монтаж».

Используется для защиты кабеля внутри лотка от пыли и влаги. Обеспечивает дополнительную жесткость.

Крепится на защелке (без фиксатора) — так называемая «замковая крышка». Есть вариант исполнения со специальным пружинным фиксатором.

Главное назначение такого элемента - поворот трассы в вертикальной плоскости на 45° или 90°, например при обходе препятствия.

Углы представлены в 4 модификациях:

• вертикальный внутренний 45°
• вертикальный внутренний 90°
• вертикальный внешний 45°
• вертикальный внешний 90°

Повороты на 45° или 90° осуществляются в горизонтальной плоскости, например за угол здания при монтаже вдоль стен.

Детали обеспечивают плавный поворот трассы, соответствующий изгибу кабеля, что практически исключает его повреждение.

При необходимости используют крышку, которая аналогично лотку повторяет контур трассы, защищая проводку от грязи и влажности.

Концы изделий подготовлены для быстрого сочетания с прямыми секциями и другими аксессуарами.

Аксессуар широко востребован для организации «входов-выходов» в основную трассу второстепенных кабелей.

Изготавливается под любую нужную ширину бокового канала.

В отличие от Т-отвода ответвитель вставляют прямо в вырез борта кабельного лотка. Место для установки можно подготовить с помощью любого ручного инструмента для резки металла, например ножниц.

Название детали определяется ее формой. Т-образная секция монтируется между лотками для организации разветвления кабеля в горизонтальной плоскости под прямым углом.

Кроме стандартных размеров возможно производство Т-отводов, у которых все три конца имеют различную ширину.

Для установки используется метрический крепеж - винты и гайки.

Подобно перекресткам на дорогах, которые помогают упорядочить движение автомобилей, X-соединители широко применяются для организованного монтажа проводки.

Пересечение кабельных трасс в данном случае происходит под углом 90 градусов.

Как и другие аксессуары, крестообразный ответвитель возможно укомплектовать специальной крышкой с замковым соединением.

С его помощью осуществляется изменение ширины трассы как в сторону уменьшения, так и в сторону увеличения.

Переходник по ширине для кабельных лотков легко стыкуется как с прямыми секциями, так и с другими вспомогательными деталями - углами, отводами и разветвителями.

Пластина служит для соединения кабельных лотков системы «Стандарт». Т.к. эти лотки не имеют подготовленных концов типа «папа-мама», для их сопряжения используются дополнительные детали.

Сепаратор (разделитель) устанавливается внутри лотка. Позволяет, таким образом, внутри одной несущей системы организовать нужное количество подканалов для проводки различного назначения - силовых, сигнальных, информационных и т.д.

Электромагнитные помехи от каждой из групп кабелей при этом в значительной степени экранируются разделителями, стенками лотка и крышкой.

Пластина имеет универсальную перфорацию, что позволяет закрепить с ее помощью монтажные распределительные коробки и прочие устройства.

Сама пластина монтируется на борт кабельного лотка.

Позволяет поворачивать лотки в вертикальной плоскости на произвольный угол.

Простая универсальная система. Шарнирный соединитель монтируется между двух лотков, закрепляется на их бортах.

Совместно с крышкой лотка обеспечивает пыле- и влагозащиту кабеля от окружающей среды и экранирует электромагнитное излучение.

Заглушки имеют соединение, позволяющее быстро закрепить их на торцах кабельных лотков. Для монтажа используются метизы.

Стандартные размеры лотков, для которых производятся аксессуары, приведены в таблице. Другие размеры изготавливаются на заказ.

Обработка поверхности лотков :
