Аксессуары для лестничных лотков

Типовые решения для системы лестничных кабельных лотков: - повороты и разветвители - соединители: пластины и кронштейны - переходники и прижимы.

Размер некоторых аксессуаров зависит от размера прямых секций.

Вертикальные углы на 45° или 90° широко используются при монтаже кабеля и являются стандартными решениями для обхода препятствий или изменения направления трассы.

Повороты представлены в 4 исполнениях:

• вертикальный внутренний 45°
• вертикальный внутренний 90°
• вертикальный внешний 45°
• вертикальный внешний 90°

Другая востребованная потребность — изменение направления прокладки кабеля в горизонтальной плоскости.

Изделия позволяют осуществлять повороты трассы из лотков лестничного типа. Углы производятся двух видов: на 45° и 90°.

При изготовлении углов предусматривается минимальный радиус поворота в 300 мм.

Для защиты деталей от коррозии чаще всего применяется цинкование или окрашивание.

Ответвитель Т-образной формы применяется для создания боковых (под прямым углом) отводов кабеля. Изделие легко стыкуется как с прямыми секциями так и другими аксессуарами для кабельных лестниц.

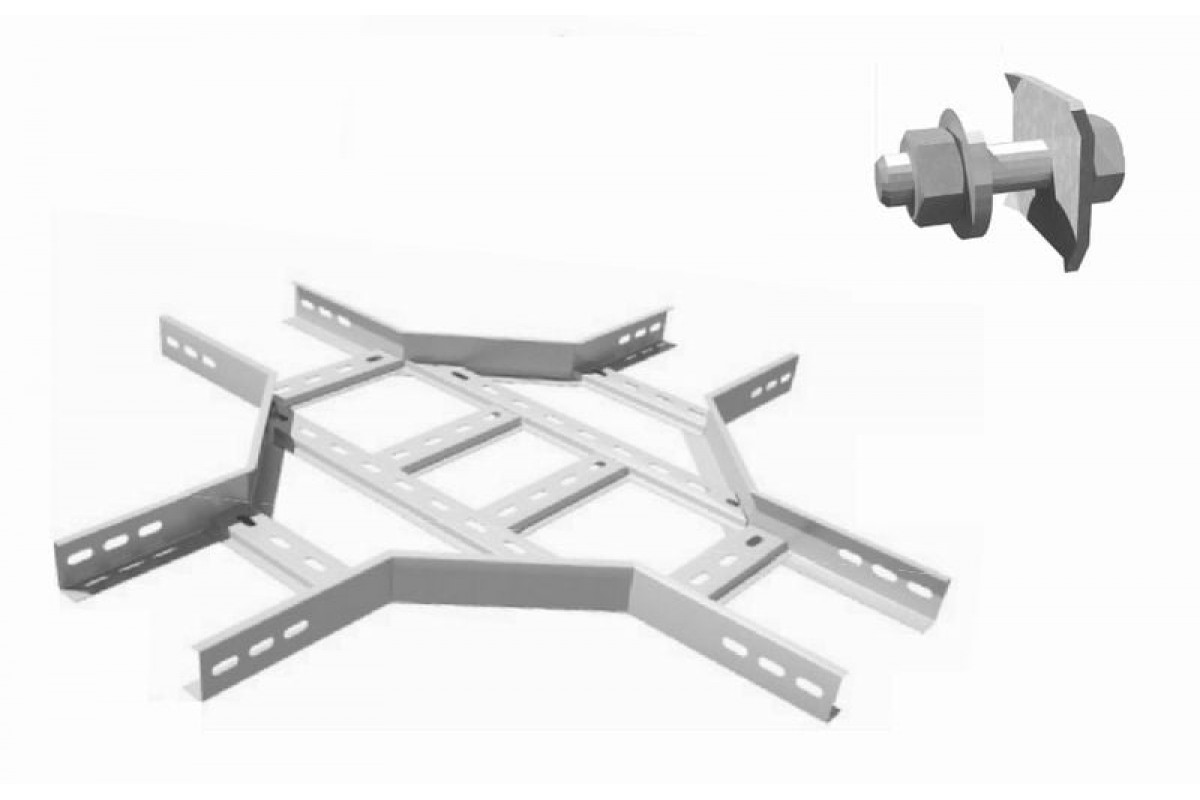

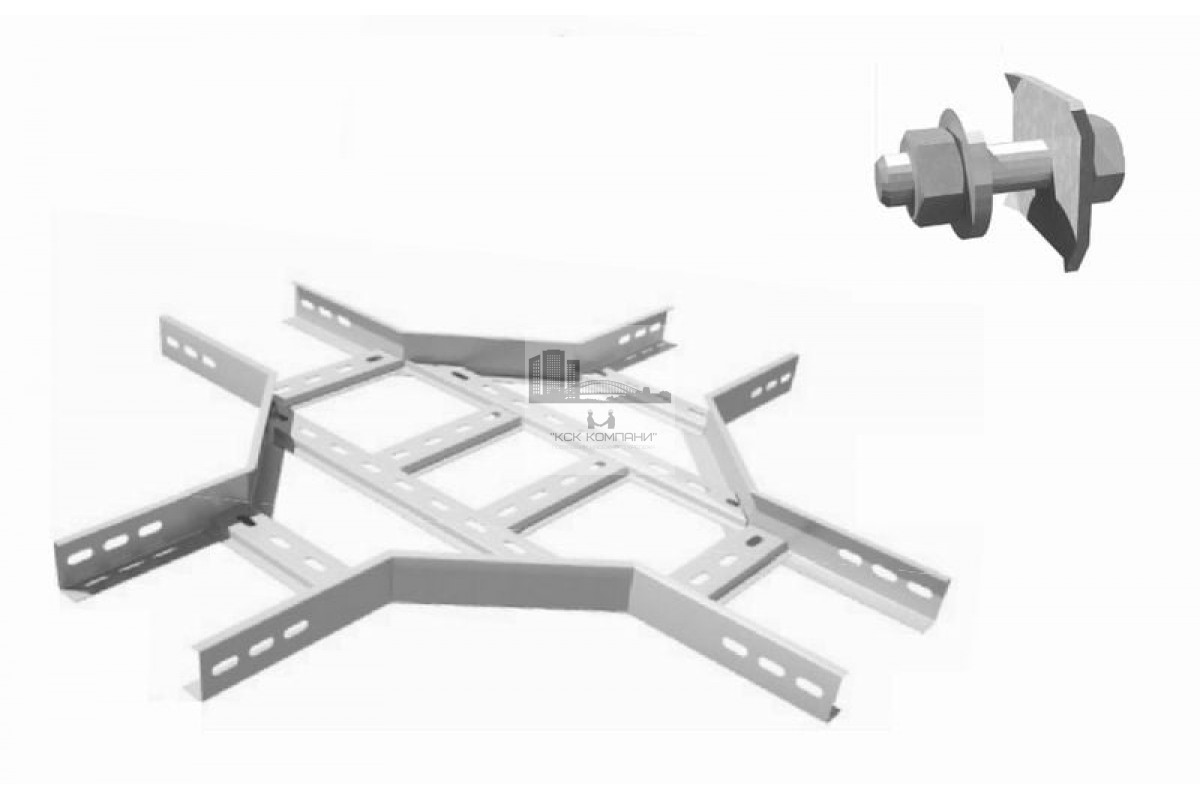

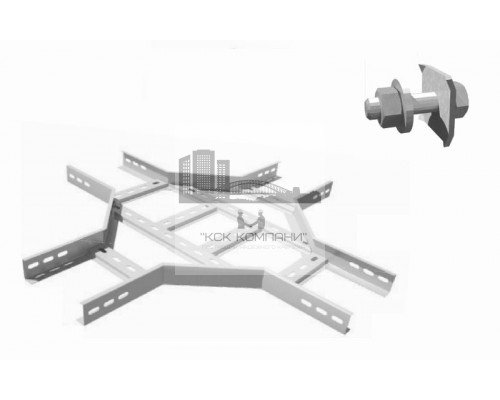

Этот элемент также называют крестообразный соединитель. В его задачи входит организация пересечений проводки в горизонтальной плоскости.

Для монтажа используют соединительные пластины и метизы.

Используется для стыковки лестничных лотков разной ширины.

Деталь с помощью перфорации крепится к концам других лотков и аксессуаров.

Применяется для соединения прямых и ответвительных секций лестничного лотка. При сборке пластина упирается в дно боковины соединяемой детали и обеспечивает дополнительную жесткость. При увеличенных нагрузках и расстояниях между опорами используется усиленный вариант пластины.

Как следует из названия, деталь используется для соединения секций лотков и монтажа к различным поверхностям, чаще всего стенам. Кронштейн также может применяться при креплении к полу или потолку.

Шарнир обеспечивает поворот лотков в вертикальной плоскости на произвольный угол.

Соединитель крепится к концам других деталей.

Прижим служит для фиксации лотков данного типа на монтажных системах — кронштейнах, консолях, кабельных полках и т.п.

Используется в сборе с болтом, шайбой и гайкой. Широкая часть прижима позволяет надежно монтировать лестничные лотки.

Стандартные размеры лотков, для которых производятся аксессуары, приведены в таблице. Другие размеры изготавливаются на заказ.

Обработка поверхности лотков :
